Símbolos Gauge
Son medidores cuya manecilla toma un ángulo en función del valor que tenga el registro de entrada o salida al cual estén asociados. Es un símbolo para representar valores del tipo analógico.
Permiten al operador determinar de un golpe de vista si una serie de parámetros se encuentran dentro de los valores esperados. Por ejemplo la temperatura de un horno, la potencia de un transformador, la presión de una tubería, etc.
Estructura
El grupo principal del archivo SVG del símbolo contiene un atributo eq-symbol cuyo valor es gauge. Mediante este atributo el sistema identifica todos los símbolos de este tipo que incluya la Pantalla.
Dentro de este grupo encontramos lo siguiente:
- Grupo con atributo eq-data: Este grupo contiene el elemento gráfico que rotará en relación a las variaciones en el registro asociado al Símbolo. Dentro del mismo se debe incluir un elemento del tipo <path> que será una representación gráfica de la manecilla del medidor.
- Contenido estático: Otros elementos gráficos que no cambian de aspecto en relación a los registros asociados al símbolo. Por ejemplo: marco del medidor, color de fondo, escala, etc.
Parámetros del atributo eq-data
| Parámetro | Descripción |
|---|---|
| type | Indica el tipo de símbolo, coincide con lo indicado en el grupo padre dentro del atributo " eq-symbol" con el parámetro “type”. |
| maxAngle | Este parámetro determina el ángulo máximo que podrá tomar la manecilla del medidor. Si se omite este parámetro se tomará como ángulo máximo el valor 360 grados. |
| minAngle | Este parámetro determina el ángulo mínimo que podrá tomar la manecilla del medidor. Si se omite este parámetro se tomará como ángulo máximo el valor 0 grados. |
| maxValue | Este parámetro define el valor máximo en unidades de ingeniería que el registro asociado al símbolo debería tener. Por ejemplo si se trata de una presión donde el fondo de escala del medidor debe corresponder a 300 psi, este valor deberá ser 300. Si se omite este parámetro se considera un porcentaje, tomando como valor predeterminado cien. |
| minValue | De forma similar este parámetro define el valor mínimo en unidades de ingeniería que el registro asociado al símbolo debería tener. Si se omite este parámetro se considera un porcentaje, tomando como valor predeterminado cero. |
| center | Par de valores [x,y] en píxeles en torno a los cuales deberá girar la manecilla del medidor, es decir el elemento gráfico dentro del grupo con atributo eq-data. |

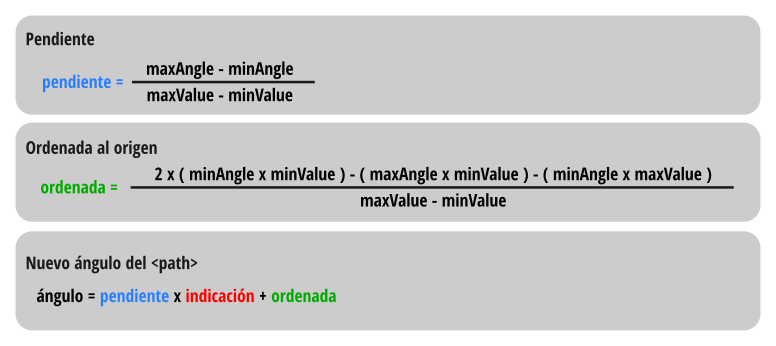

Cuando el sistema lee estos parámetros del símbolo, toma la indicación del registro asociado y realiza los siguientes cálculos:
El valor calculado se emplea en el atributo transform del elemento gráfico <path>, que representa a la manecilla del medidor, para indicar el ángulo que deberá rotar. Además se utiliza el parámetro center para definir en torno a que punto deberá efectuarse dicha rotación.

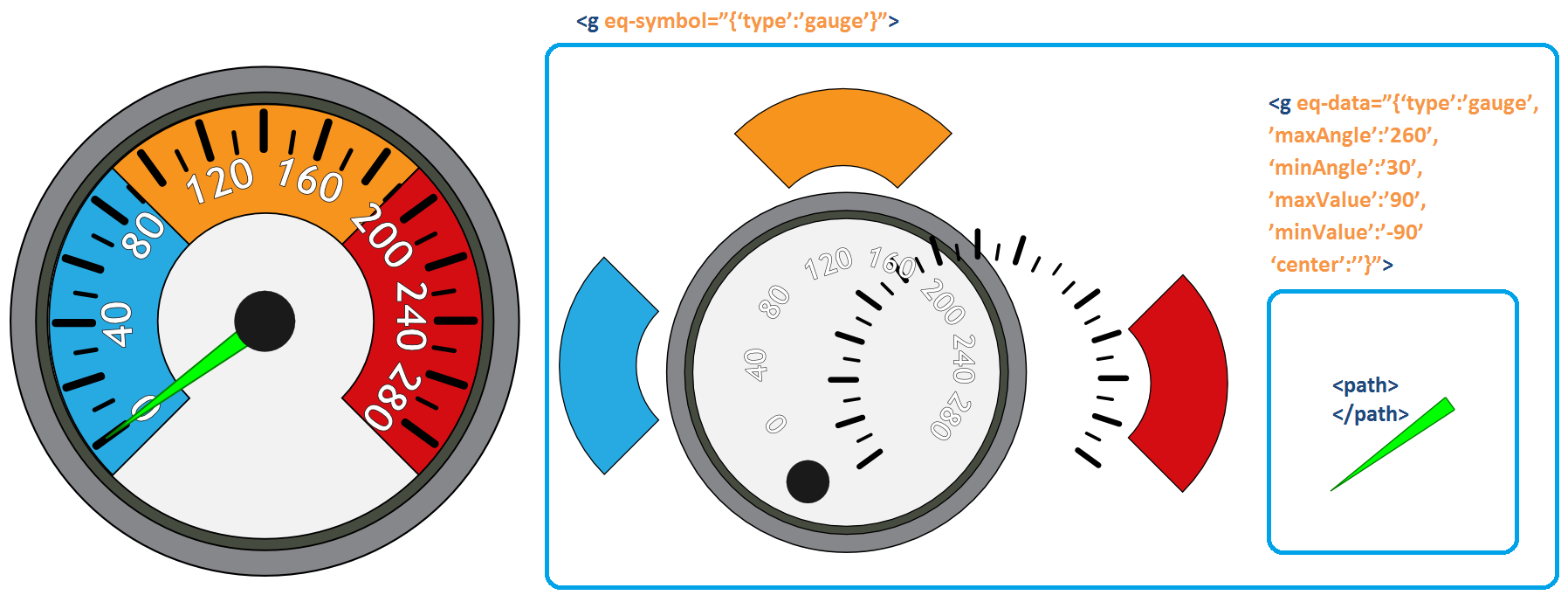

Ejemplo medidor con escala 0 a 280
Todos sus elementos forman parte de un grupo con atributo eq-symbol. Algunos de ellos son estáticos, como los que pueden verse a la izquierda del diagrama, y uno es dinámico, como el <path> que forma parte del grupo con atributo eq-data. En este último se definen los parámetros maxValue, minValue, maxAngle, minAngle y center. El <path> dentro del grupo con atributo eq-data rotará en torno a center un cierto ángulo de acuerdo a lo expuesto con anterioridad.
