Símbolos Static
Estos símbolos no cambian su aspecto en función de registros o puntos digitales. Son útiles para representar elementos que puedan ser usados para ejecutar determinadas acciones como acceso a otras Pantallas o ejecución de telemandos.
Estructura
El grupo principal del archivo SVG del símbolo contiene un atributo eq-symbol cuyo valor es static. Mediante este atributo el sistema identifica todos los símbolos de este tipo que incluya la pantalla.
Dentro de este grupo encontramos elementos gráficos que componen el contenido del símbolo. Estos no tienen ninguna función en particular, sin embargo van a ser reconocidos por el sistema y al hacer clic sobre ellos permitirán la ejecución de la acción asociada al símbolo.
Parámetros del atributo “eq-data”
| Parámetro | Descripción |
|---|---|
| type | Indica el tipo de símbolo, coincide con lo indicado en el grupo padre dentro del atributo " eq-symbol" con el parámetro “type”. |

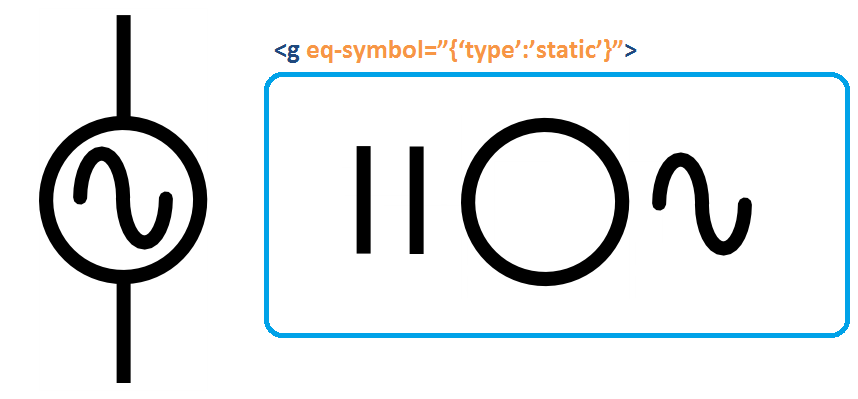

Ejemplo generador eléctrico
Este símbolo se verá siempre igual, pero al hacer clic sobre él podrá ser usado para ejecutar una acción.
