Símbolos Status

Se utilizan para representar puntos digitales de uno a ocho bits de longitud. El símbolo se compone de un set de múltiples gráficos, uno por cada valor posible del punto. Cada gráfico será mostrado en Pantalla cuando el punto tome su valor asignado. Todos los otros gráficos serán ocultados.

Asimismo contiene un set similar, también con un gráfico para cada valor posible del punto, pero que serán mostrados en pantalla en caso de pérdida de comunicación con el Dispositivo, de acuerdo al último valor leído del punto al momento de la desconexión.

Estos símbolos son útiles para la representación del estado de elementos como bombas (encendida/apagada), válvulas (abierta/cerrada), interruptores (abierto/cerrado), seccionadores, estado de equipos (en línea/fuera de línea) o de cualquier elemento que pueda tomar un número finito de estados.

Estructura

<svg> <g eq-symbol="{'type':'status'}"> <!-- Contenido estático (opcional) --> <g eq-data="{'type':'status','valqual':'0:0'}"> <!-- Contenido --> </g> <g eq-data="{'type':'status','valqual':'0:1'}"> <!-- Contenido --> </g> <g eq-data="{'type':'status','valqual':'1:0'}"> <!-- Contenido --> </g> <g eq-data="{'type':'status','valqual':'1:1'}"> <!-- Contenido --> </g> </g> </svg>

El grupo principal del archivo SVG del símbolo contiene un atributo eq-symbol cuyo valor es status. Mediante este atributo el sistema identifica todos los símbolos de este tipo que incluya la pantalla.

Dentro de este grupo encontramos lo siguiente:

  • Grupos con atributo eq-data: Contienen el atributo valqual con contenido valor:calidad. El primero se asocia al valor del punto, por ejemplo, cuando el punto tome el valor 1 y la comunicación con el Dispositivo sea correcta, se mostrará el gráfico con valqual 1:0. En cambio cuando se interrumpa la comunicación con el Dispositivo y el último valor del punto haya sido 1, entonces se mostrará el gráfico con valqual 1:1. El resto de los gráficos permanecen ocultos.
  • Contenido estático: Otros elementos gráficos que no cambian de aspecto en relación a los registros asociados al símbolo. Por ejemplo: decoración adicional, marcos, colores de fondo, etc.

Parámetros del atributo “eq-data”

Parámetro Descripción
type Indica el tipo de símbolo, coincide con lo indicado en el grupo padre dentro del atributo eq-symbol con el parámetro type
valqual Contiene dos numéros separados por “:”. El primero corresponde al valor del punto. El segundo corresponde al estado de la comunicación con el Dispositivo desde donde se lee ese punto, siendo 0 para comunicación normal y 1 para comunicación en falla.

Ejemplo bomba

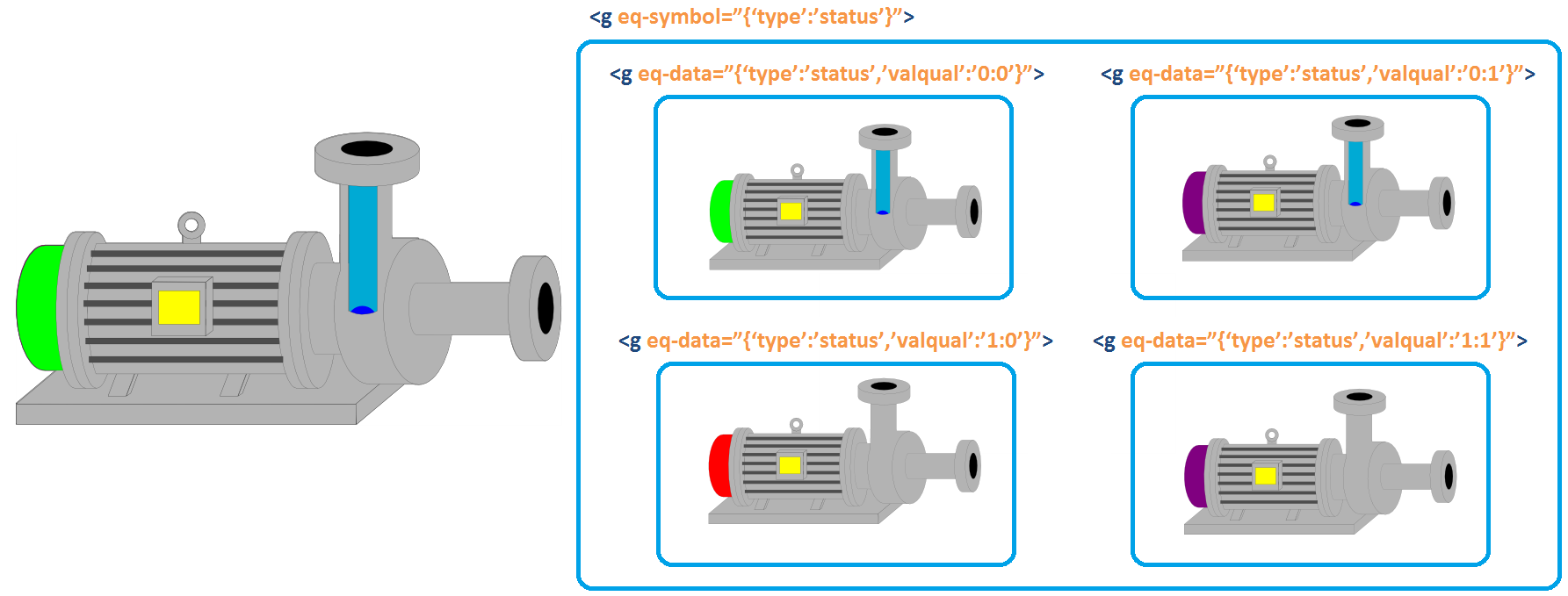

Como puede verse existen en gráficos de la bomba, uno para cada combinación posible valor:calidad. Los cuatro gráficos se ubican superpuestos y solo uno de ellos es mostrado a la vez. El gráfico mostrado es el que tenga el contenido buscado en su parámetro valor:calidad. Cada uno pertenece a un grupo con atributo eq-data que a su vez pertenecen a un grupo padre con atributo eq-symbol.

Por ejemplo, si la bomba se encuentra encendida (valor de punto 0) y la comunicación con el Dispositivo desde donde se lea el punto es correcta (calidad 0) entonces se presentará en pantalla el gráfico que se encuentra arriba a la izquierda en la figura. En cambio si la comunicación con el Dispositivo está interrumpida (calidad 1) y el último valor del punto fue 1 (bomba apagada) entonces se mostrará el gráfico que se encuentra abajo a la derecha en la figura.

Puede incluirse, aunque no es el caso en este ejemplo, contenido estático dentro del grupo con atributo eq-symbol. Este contenido será siempre visible independientemente del estado del punto.
