Símbolos Measure
Son representaciones numéricas de registros analógicos, son útiles para la representación de valores de diversa índole, por ejemplo la temperatura de un horno, la potencia de un transformador, la presión de una tubería, etc.
Estructura
El grupo principal del archivo SVG del símbolo contiene un atributo eq-symbol cuyo valor es measure. Mediante este atributo el sistema identifica todos los símbolos de este tipo que incluya la Pantalla.
Dentro de este grupo encontramos lo siguiente:
- Texto con atributo eq-data: Su valor coincidirá con el valor actual del registro de entrada o salida al cual se encuentra asignado el símbolo.
- Contenido estático: Otros elementos gráficos que no cambian de aspecto en relación a los registros asociados al símbolo. Por ejemplo: decoración adicional, marcos, colores de fondo, etc.
Parámetros del atributo “eq-data”
| Parámetro | Descripción |
|---|---|
| type | Indica el tipo de símbolo, coincide con lo indicado en el grupo padre dentro del atributo " eq-symbol" con el parámetro “type”. |
Ejemplo medidor kilovolts

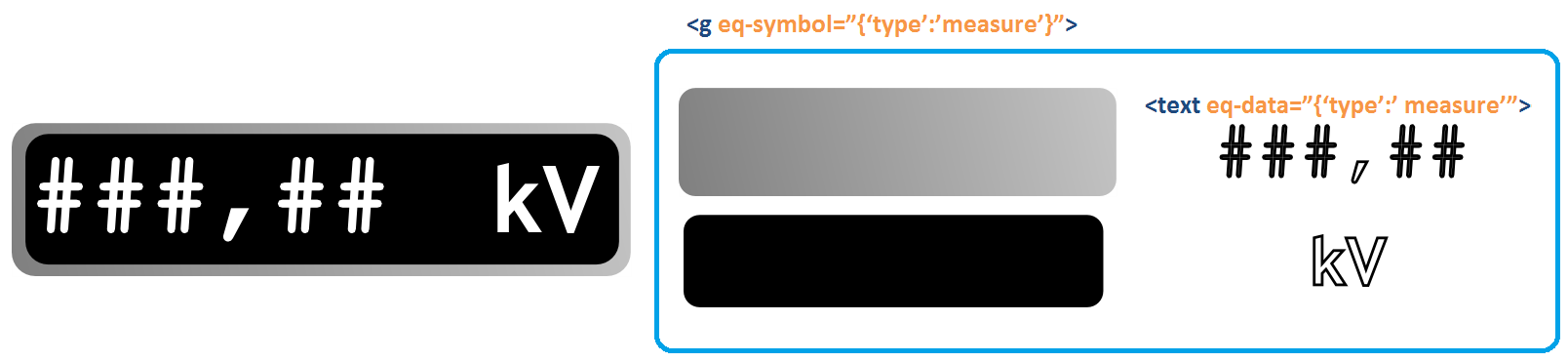

Como vemos todos sus elementos forman parte de un grupo con atributo eq-symbol. Algunos de ellos son estáticos, como los que pueden verse a la izquierda del diagrama, por su parte el elemento <text> con atributo eq-data es dinámico. Este cambiará de contenido de acuerdo al valor actual del punto al cual el símbolo se encuentre asociado. Existe otro elemento del tipo <text> correspondiente al texto kV, sin embargo este forma parte del contenido estático y no cambiará por no tener definido el atributo eq-data.
