EQ7028 Gateway
Descripción
El gateway EQ7028 es una módem celular industrial con conectividad 2G/3G/4G/LTE. Contiene un CPU industrial de 32 bits de alta prestación y un sistema operativo de tiempo real embebido. Posee cliente VPN, dos puertos RS232 (o un puerto RS232 y uno RS485) y un puerto LAN que permiten conectar dispositivos a una red celular de forma conveniente y transparente.
Soporta un amplio rango de alimentación (9 a 60VDC) y tiene un diseño compacto y robusto. Ha sido usado ampliamente en aplicaciones M2M, de transporte inteligente, generación, transporte y distribución de energía eléctrica, Smart grid, automatización industrial, distribución de agua potable, protección del medioambiente, mediciones climáticas, telemetría, finanzas, puntos de venta, etc.
En su variante dual SIM, permite insertar dos tarjetas de diferentes empresas, de forma de asegurar la disponibilidad de señal en zonas donde la cobertura no es buena.
Características técnicas generales
- Opera con redes celulares GSM/GPRS/EDGE/3G/4G
- Microprocesador 32 bit de alta prestación
- Memoria flash 16MB
- Memoria SDRAM 128MB
- Dos puertos RS232, o uno RS232 y otro RS485
- Caché serial de 10MB
- Puerto Ethernet
- Rango de alimentación: 9 a 60VDC
- Watchdog de hardware y software
- Protección ESD de puertos
- Bornera de conexión desmontable
- Sincronización NTP, reloj RTC embebido
- Soporte para DNS dinámico
Comunicación con servidor
Cuando se utilizan tarjetas SIM convencionales para la comunicación remota de dispositivos, la red móvil asigna una dirección ip dinámica, que cambia cada vez que el módem se registra en la red.
Al ser una dirección dinámica, un sistema SCADA o software de lectura no sabrá en qué dirección IP se encuentra el dispositivo, con el objeto de establecer una comunicación.
Para superar esta dificultad este módem permite ser configurado para iniciar la comunicación a uno o más servidores remotos durante su inicialización, de forma que el iniciador de la comunicación no sea el servidor sino el módem.
Al recibir la inicialización, el servidor establece un canal de comunicación que queda disponible para ser usado por un sistema SCADA o software de lectura, mediante un puerto serie virtual o un servidor TCP/IP.
Equinox Control Expert cuenta con un módulo específico que lleva adelante esta función, actuando como concentrador de módems.
Por su parte contamos con un servicio en la nube para la conexión de sistemas de terceros, mediante la cual se provee al cliente de una única IP fija a través de la cual podrá establecer la conexión.
Características generales
| Diseño industrial | ✓ Módulo celular industrial ✓ CPU 32 bits de alta prestación ✓ Amplio rango de temperaturas de operación: -35~+75ºC ✓ Amplio rango de alimentación: 9 a 60VDC |
| Alta confiabilidad | ✓ Watchdog timer de hardware y software ✓ Mecanismo de auto recuperación, auto marcado ante fuera de línea ✓ Aislación electromagnética del Puerto ethernet hasta 1.5kV ✓ Protección ESD hasta 15kV de puertos RS232/RS485 ✓ Protección ESD hasta 15kV de puerto SIM/UIM ✓ Protección contra tensión inversa y sobre tensión en puerto dealimentación ✓ 10MB de cache de puerto serie, que evita pérdida de datos ✓ Protección contra rayos en conector de antena (opcional) |
| Ventajas | ✓ Bornera de conexión desmontable ✓ Dos puertos RS232(o 1 RS232 y 1 RS485) y un puerto ethernet que pueden ser conectados directamente a dispositivos ✓ Soporta varios modos de operación ✓ Conexión automática al ser alimentado ✓ Interfaz amigable de configuración y mantenimiento |
| Alta performance y seguridad | ✓ Soporta conexión a servidores TCP ✓ Soporta dos centros de datos, uno principal y uno de respaldo ✓ Soporta sincronización NTP, reloj RTC embebido ✓ Soporta clonado de dirección MAC ✓ Soporta conexión mediante DNS dinámico (DDNS) o dirección IP ✓ Diseño de acuerdo a stack de protocolo TCP/IP estándar ✓ Soporta APN/VPDN ✓ Soporta almacenamiento de log local ✓ Soporta SIM/UIM dual (opcional) ✓ Soporta encriptación y desencriptación por hardware (opcional) |
Modelos disponibles
| Tipo | Modelo | Banda |
|---|---|---|
| SIM simple | EQ7028-W | WCDMA |
| SIM simple | EQ7028-R | 5G |
| SIM simple | EQ7028-F | FDD-LTE |
| SIM simple | EQ7028-T | TDD-LTE |
| SIM simple | EQ7028-A | TDD/FDD-LTE |
| SIM dual | EQ7028-WS | WCDMA |
| SIM dual | EQ7028-RS | 5G |
| SIM dual | EQ7028-FS | FDD-LTE |
| SIM dual | EQ7028-TS | TDD-LTE |
| SIM dual | EQ7028-AS | TDD/FDD-LTE |
Topología de aplicación

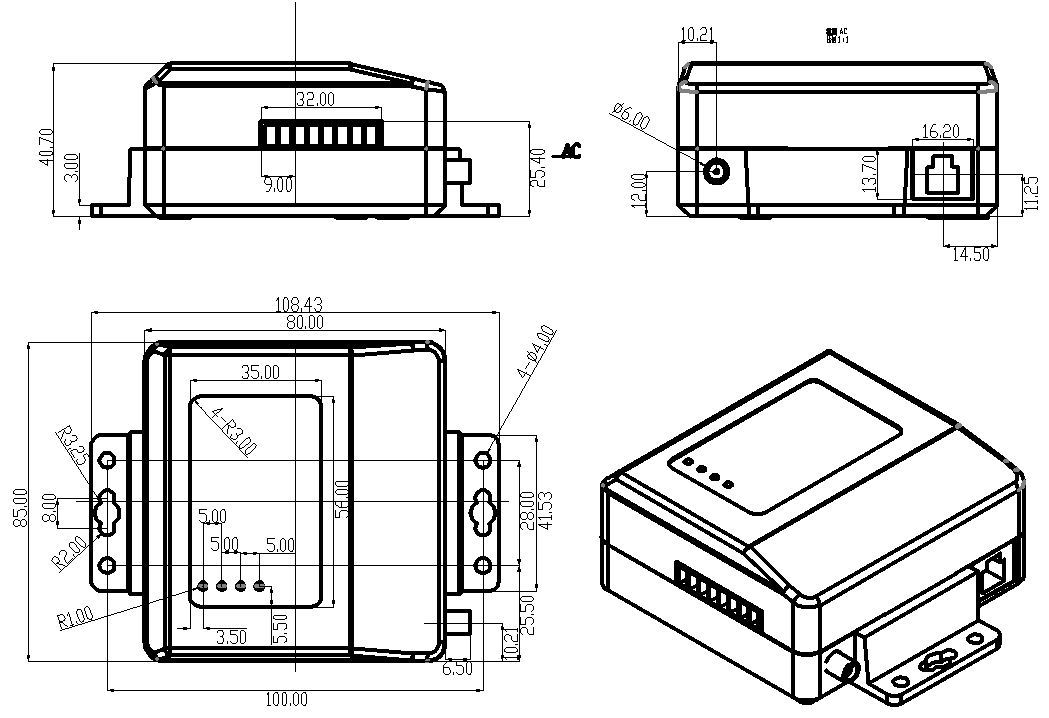

Dimensiones
Especificaciones
Hardware
| CPU | CPU Industrial de 32 bits |
| FLASH | 16MB (Expandible a 64MB) |
| SDRAM | 128MB |
Interfaces
| Serial | 2 puertos RS232 (o 1 RS232 y 1 RS485) con protección ESD hasta 15kV Data bits: 5, 6 ,7, 8 Stop bits: 1, 1.5(opcional), 2 Paridad: ninguna, par, impar, espacio, marca Baud rate: 110~230400 bps Cache de datos:10MB |
| LAN | 1 puerto Ethernet 10/100Mbps (RJ45), auto MDI/MDIX, protección electromagnética hasta 1.5KV |
| Antena | Interfaz SMA hembra estándar de 50 ohm |
| SIM/UIM | Interfaz para tarjeta estándar 3V/1.8V, protección ESD hasta 15kV |
| Alimentación | Bornera desmontable y protección contra tensión inversa y sobre-tensión |
| Botón de Reset | Dentro del equipo, presione el botón por 8 segundos para restaurar el sistema a valores de fábrica. |
| Indicadores | POWER / MODULE / SIM / STATUS |
Red
| Bandas | GSM/GPRS/EDGE: 850/900/1800/1900MHz CDMA: 800/1900MHz WCDMA/HSUPA/HSPA+: 850/900/1900/2100MHz CDMA2000 1x/ 5G Rev. A: 800/1900MHz TD-SCDMA: 1880-1920/2010-2025MHz(A/F) TDD-LTE:Band 38/39/40/41& Band 61/62 (Private Network) FDD-LTE:Band1/2/3/4/5/7/8/12/13/17/18/19/20/21/25/26/28/66 5G Sub-6: n2/n5/n7/n12/n14/n38/n41/n66/n71/n78 5G UL MIMO: n77/78/79/41 |
| Protocolo PPP | Soporta protocolo PPP |
| PPP Heartbeat | Envía periódicamente paquetes tipo heartbeat para mantener activa la conexión con la red celular, previniendo desconexiones por inactividad y asegurando la estabilidad de la comunicación. |
| Autenticación | Soporta autenticación CHAP/PAP |
| TCP Heartbeat | Monitor the server connection |
Alimentación
| Rango | 9 a 60VDC, recomendado 12VDC |
| Corriente en operación | <410mA (@12VDC) |
| Corriente de reposo | <250mA（@12VDC） |
Características físicas
| Material carcaza | ABS |
| Dimensiones | 108.43 x 85 x 40.7mm |
| Peso | 126g |
| Montaje | Kit de montaje o rail DIN 35mm (opcional) |
Características ambientales
| Temperatura/humedad de operación | -35~+75ºC (-31~+167℉), 95% |
| Temperatura de almacenamiento | -40~+85ºC (-40~+185℉) |
