Ejemplo de creación de pantallas
Inkscape

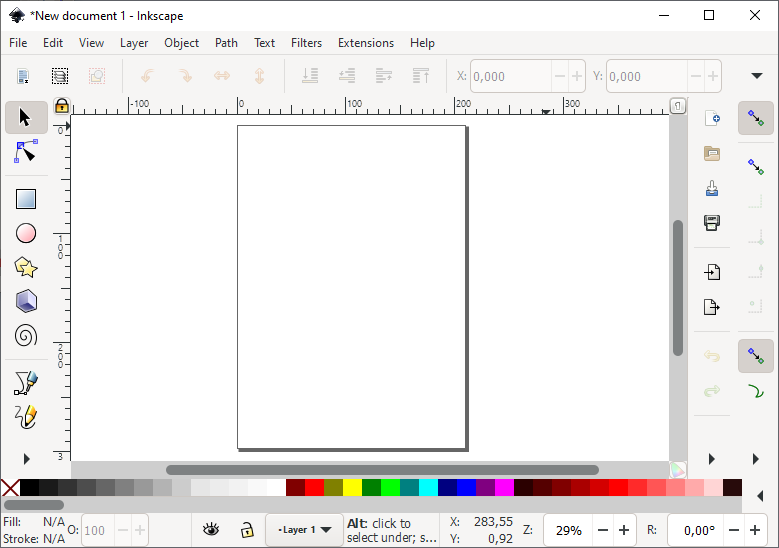

Para la edición de una pantalla desde cero puede abrirse el archivo inkscape.exe ubicado en la subcarpeta Inkscape dentro de la carpeta de EQUINOX. Para la edición de una pantalla existente puede utilizarse el botón Inkscape seleccionando previamente la pantalla a editar dentro de la sección Pantallas en EQUINOX Configurator
Si usted está creando una pantalla desde cero, es recomendable redimensionar la pantalla para que tenga una relación de aspecto apropiada para EQUINOX.

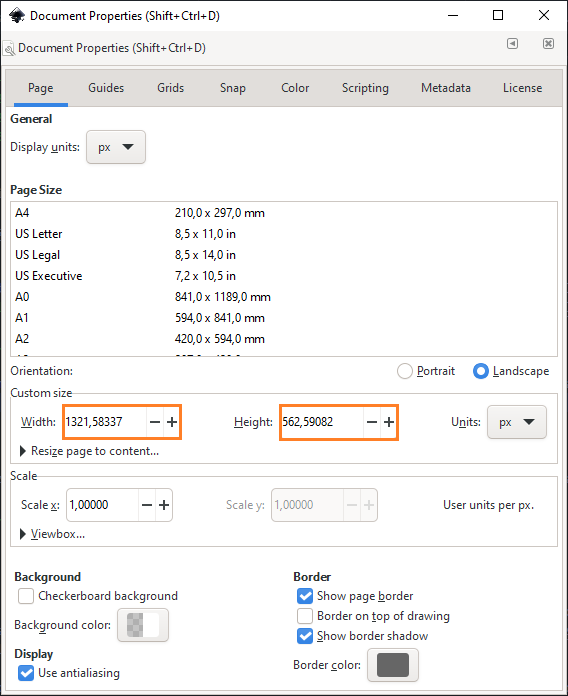

Para esto abra File -> Document Properties e ingrese un valor de Width (ancho) y Height (alto) tal que el cociente Width/Height sea aproximadamente 2.35, por ejemplo 1320 x 560 px. Si una pantalla no se mostrara correctamente en el navegador, usted podrá editar estos valores para corregir el problema.
Insertar símbolos
Abra la subcarpeta symbols dentro de la carpeta del sistema. Allí se encuentran los símbolos clasificados de acuerdo a su tipo. Estos archivos son del tipo SVG, se recomienda la instalación de la extensión SVG Explorer Extension, lo quepermitirá visualizar los símbolos directamente en el explorador de Windows.

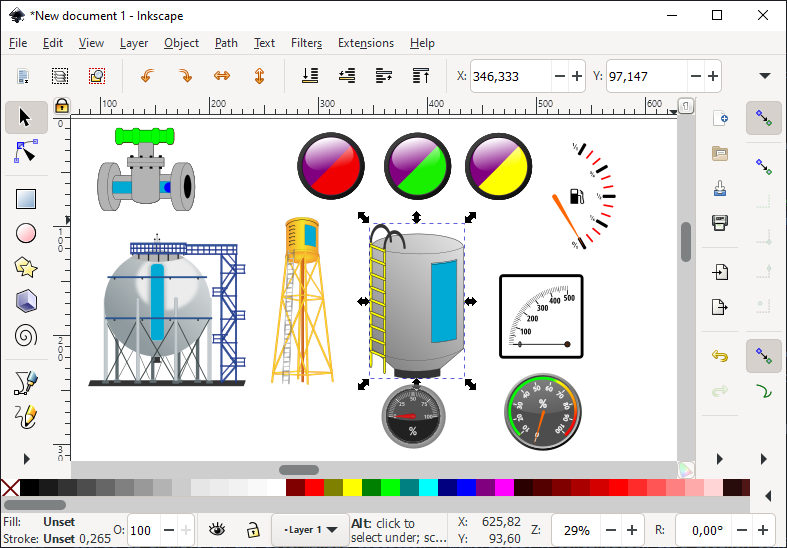

Para insertar uno o más símbolos a Inkscape, haga clic sobre el archivo SVG del símbolo que desee insertar y arrástrelo hasta soltarlo sobre la ventana de Inkscape.
Operaciones de utilidad en Inkscape
| Operación | Procedimiento |
|---|---|
| Mostrar grilla | Seleccione View -> Page grid |
| Mover con mouse | Seleccione el elemento con el mouse y arrástrelo a la posición deseada manteniendo presionado el botón izquierdo |
| Mover con teclado | Seleccione el elemento con el mouse. Presione las flechas del teclado para realizar movimientos. Utilice Shift + flecha y Alt + flecha para realizar movimientos a mayor o menor velocidad respectivamente. |
| Duplicar | Seleccione el elemento con el mouse y presione Ctrl+D. Se creará una copia en la misma posición del original, que posteriormente puede ser desplazado a la posición deseada. |
| Cambiar tamaño | Seleccione el elemento con el mouse, abra Object -> Transform, se abre un panel a la derecha, seleccione la pestaña Scale, elija % y escriba en Width un valor mayor a 100 para agrandar y uno menor a 100 para achicar, haga clic repetidas veces en Apply hasta obtener el tamaño deseado. |
| Alinear | Seleccione dos o más elementos, abra Object -> Align and distribute, se abre un panel a la derecha, en él se dispone de varios botones para alinear los elementos seleccionados a la izquiera, a la derecha, al centro, etc. |
| Agrupar | Seleccione dos o más elementos y presione Ctrl+G, a partir de ahora los elementos quedan insertados en un grupo <g>. Alternativamente puede hacerse desde Object -> Group. |
| Desgrupar | Seleccione un grupo presione Shift+Ctrl+G, los elementos que pertenecían al grupo ahora quedarán desagrupados. Alternativamente puede hacerse desde Object -> Ungroup. |
| Insertar, editar, borrar atributo | Abra Edit -> XML Editor, se abre un panel lateral que puede desacoplarse en un a ventana independiente. Seleccione un grupo o elemento, en la parte inferior del panel haga clic en + para agregar un atributo, escriba su nombre y valor. También puede borrar atributos con la x que aparece a su izquierda. De esta forma se pueden agregar o editar los atributos eq-symbol y eq-data de los símbolos. |
Asignación de archivo SVG a pantallas
Cuando se asigne el archivo a SVG a una nueva pantalla o cuando se desee reemplazar el archivo existente de una pantalla por otro, siga el siguiente procedimiento. Si usted reemplaza un archivo SVG existente por uno nuevo, recuerde que deberá volver a realizar la asignación de nombre y subnombre a todos los símbolos
- Guarde el archivo, a continuación abra EQUINOX Configurator, abra un proyecto, y acceda a la sección Pantallas.
- Seleccione la pantalla deseada, haga clic en el botón junto al campo Archivo y seleccione el archivo SVG que guardó previamente desde Inkscape.
- Verifique que se encuentre tildado Activo, de otra forma la pantalla no estará visible.
- A continuación haga clic en el botón “Guardar”.
- Asigne la pantalla a uno o más Usuarios
- Asegúrese que la pantalla se encuentre tildada en la columna Asignar de lista de pantallas del usuario
- Puede tildarse Habilitar edición para brindarle la posibilidad de realizar las ediciones que se explicarán a continuación
Asignación de nombre y subnombre a símbolos

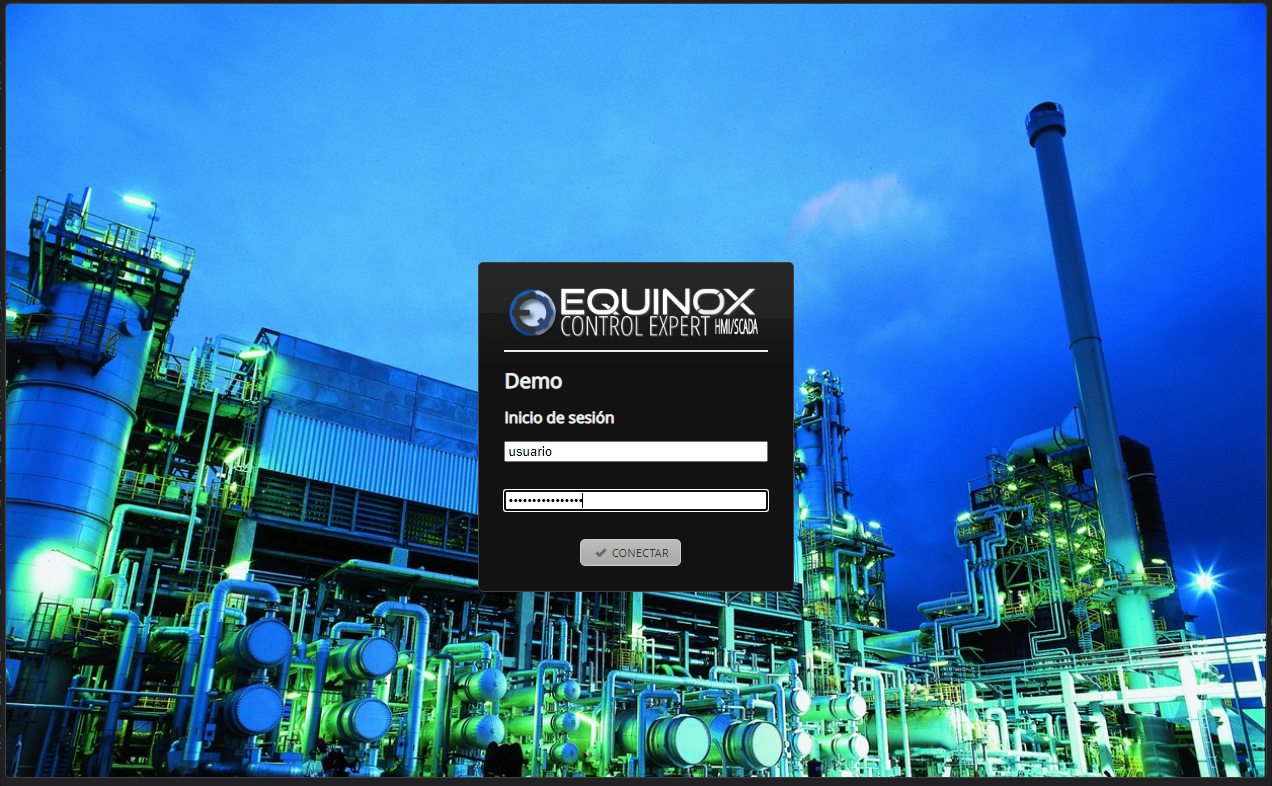

Ingrese a EQUINOX Web con un usuario que tenga en EQUINOX Configurator la pantalla asignada y Habilitar edición tildado, como se vio anteriormente.

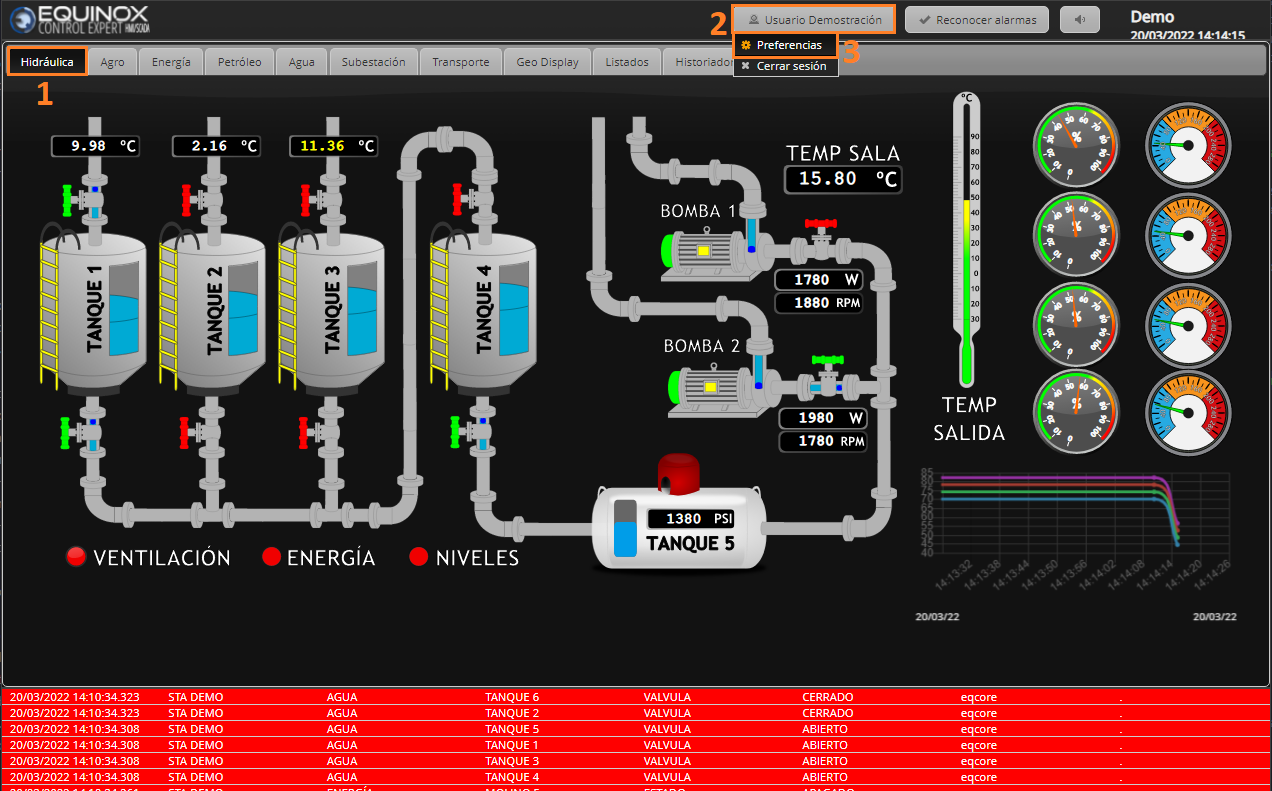

La pantalla creada aparecerá como una nueva pestaña, selecciónela, haga clic sobre el botón de usuario y acceda a Preferencias.

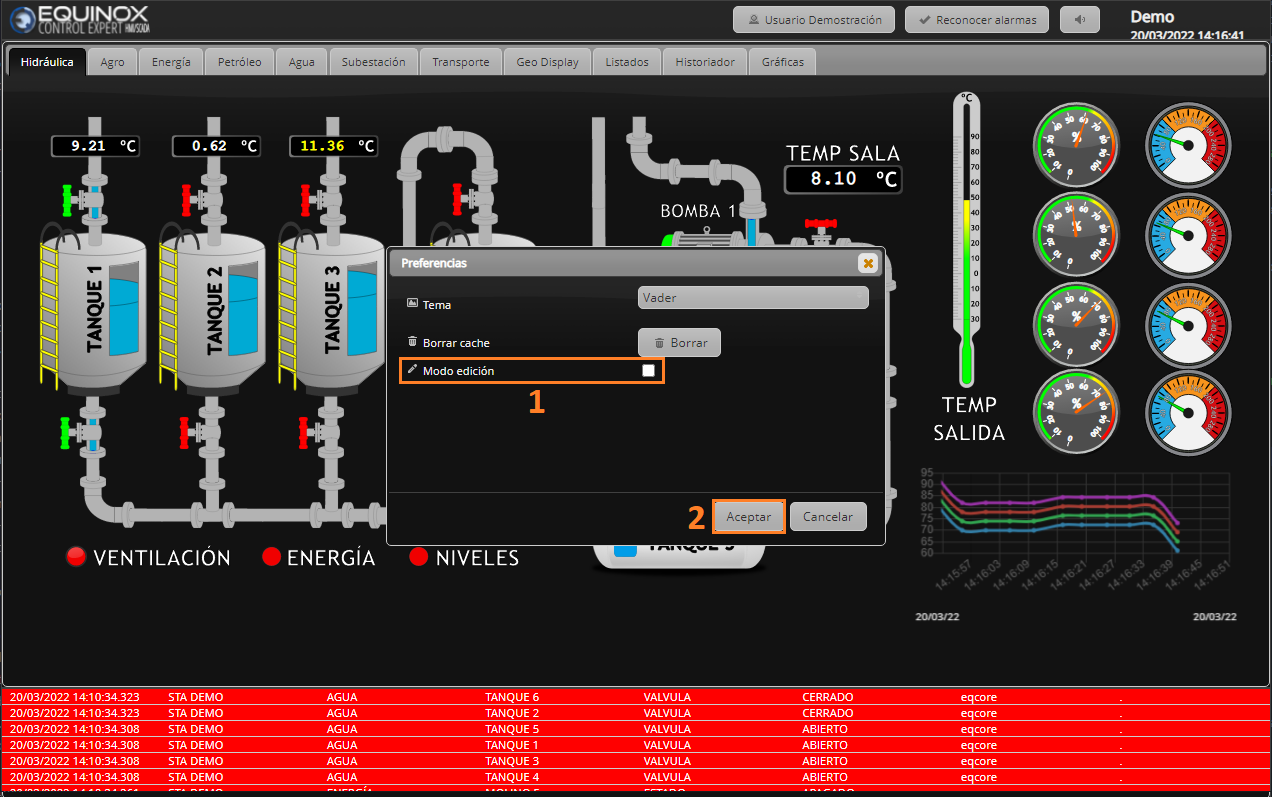

Tilde Modo edición en la ventana emergente y haga clic en Aceptar

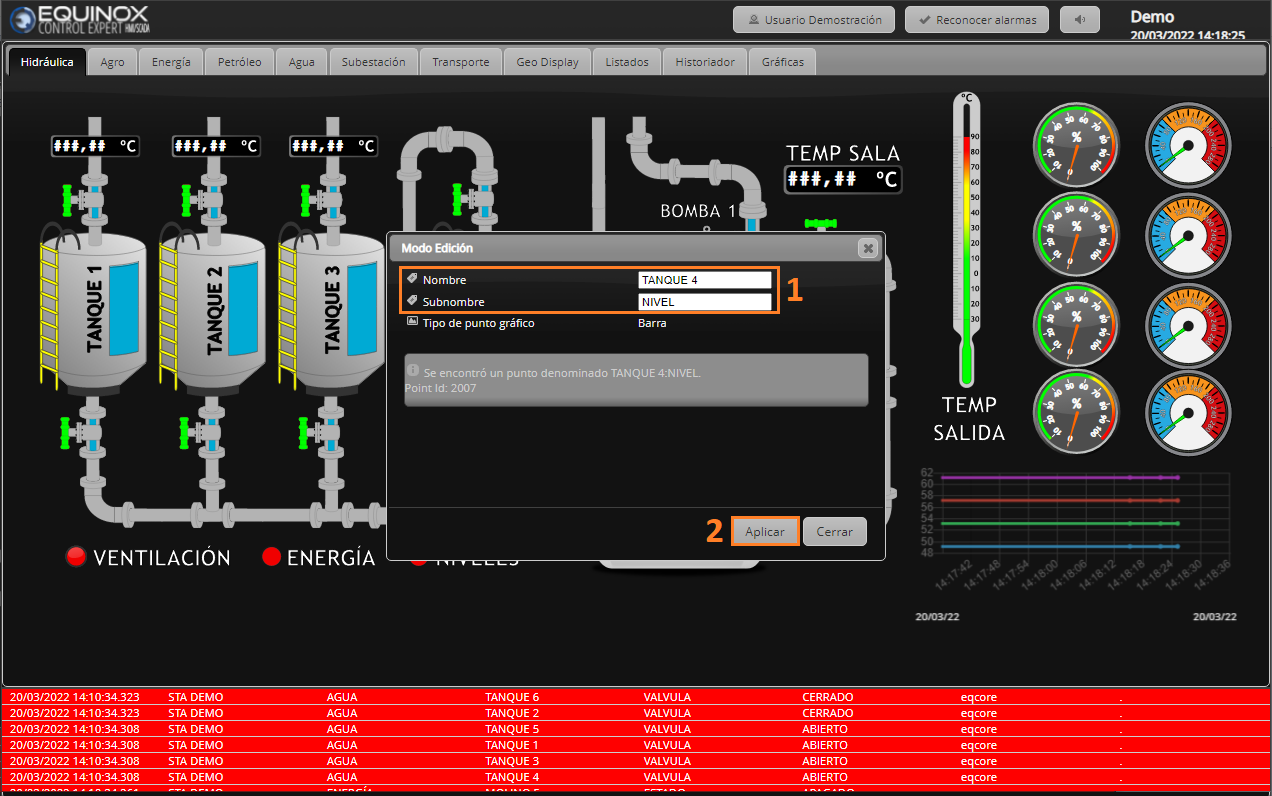

Haga clic en cada uno de los símbolos y asígneles un Nombre y un Subnombre, luego haga clic en Aplicar, esto provocará la creación de nuevos puntos, que quedarán asociados a estos símbolos.
Usted podrá posteriormente editar los nombres de los puntos de esta misma forma, los cambios en los nombres se reflejarán posteriormente en EQUINOX Configurator.
Desactive el Modo Edición desde la ventana Preferencias.
En la sección Puntos de EQUINOX Configurator elija la pantalla correspondiente de la lista desplegable de la izquierda, luego podrá ver los nuevos puntos seleccionando los tipos de símbolo de la lista desplegable de la derecha.
Podrá identificar los nuevos puntos mediante el Nombre y Subnombre que ingresó anteriormente desde EQUINOX Web. Restará definir el resto de los parámetros, los cual puede hacersde desde esa misma sección.
