Puntos

En los sistemas SCADA los puntos son unidades de información leídas desde los dispositivos de control definidos en el sistema.

Hay una relación entre cada punto creado y un registro de entrada o salida de algún dispositivo conectado. La indicación del punto será actualizada periódicamente de acuerdo al valor del registro.

A su vez los puntos del sistema tienen una contraparte gráfica, en los símbolos que lo representan. La relación entre punto y símbolo se establece mediante su Nombre y su Sub-nombre.

Cuando se define un Punto se especifica una Función, un Set de Límites, un Grupo de alarma, un Set de Texto y un Set de Comando:

• La Función se utilizará para convertir el valor del registro desde el que se toma la información de punto a su indicación
• El Set de Límites se utilizará para producir las alarmas correspondientes cuando la indicación del punto viole los límites establecidos en el set
• El Grupo de alarma será usado para categorizar las alarmas producidas por el punto, para establecer el color del texto en la lista de alarmas y para determinar que Usuarios deben ser alertados ante cambios que generen alarmas
• El Set de texto será utilizado para determinar que texto deberá ser presentado en pantalla junto con las alarmas para cada indicación posible en los puntos digitales
• El Set de Comando, cuando esté habilitado su uso, determinará la acción que deberá llevarse a cabo cuando el operador del sistema intente, a través del símbolo gráfico, ejecutar un comando

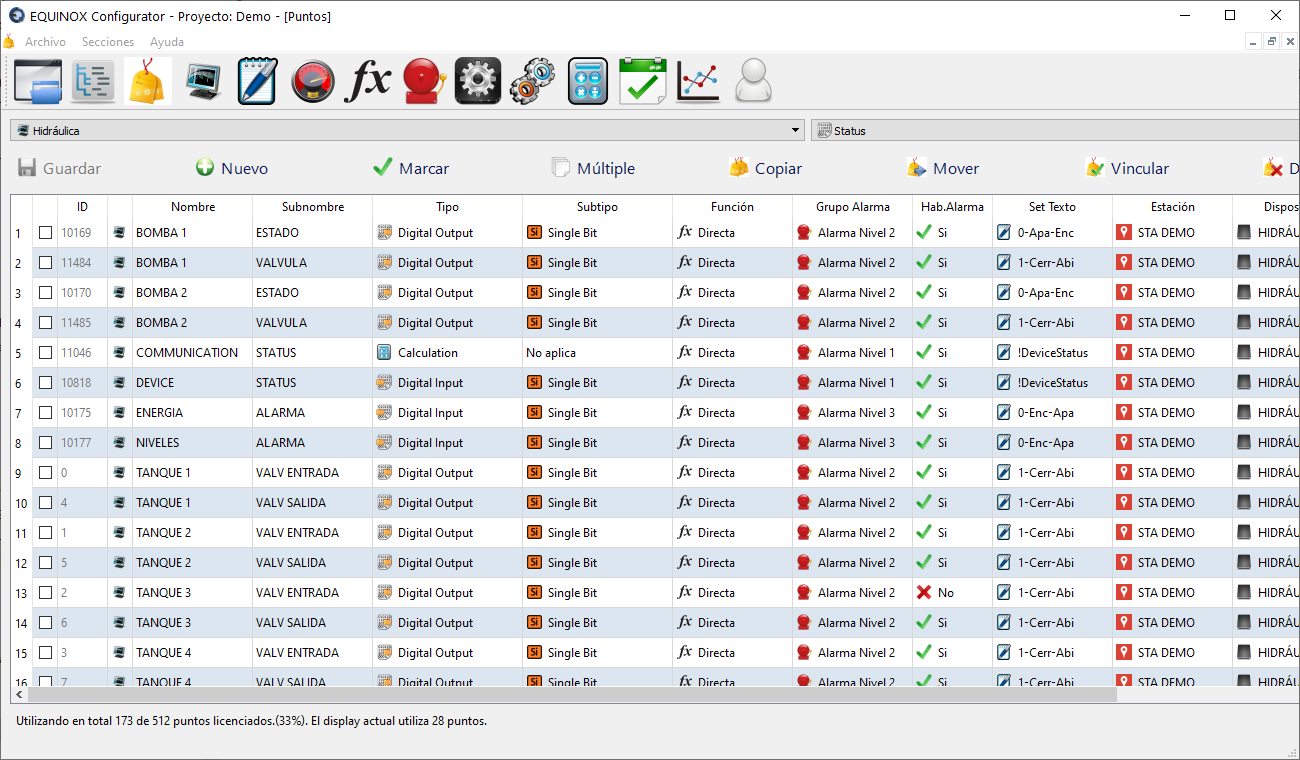

Captura de pantalla

Creación de puntos

Los puntos se crean automáticamente al insertar un símbolo gráfico en una Pantalla, luego de nominarlo desde EQUINOX Web, para más información vea el ejemplo de creación de pantallas

Configuración parámetros de los de puntos

Selección de tipo de punto gráfico

Seleccionar de la lista desplegable ubicada en la parte superior izquierda el display o la pantalla del SCADA sobre la que se va a trabajar.

Selección de tipo de punto gráfico

Seleccione de la lista desplegable ubicada en la parte superior derecha el listado a mostrar en pantalla de acuerdo al tipo de punto gráfico. Los opciones son:

Descripción de parámetos de los puntos

Nombre y subnombre

El Nombre y el Subnombre identifican unívocamente al punto en el sistema y lo relacionan con el símbolo gráfico correspondiente.

Cuando se produce un cambio de valor en el punto, el sistema busca en la pantalla símbolos con el mismo Nombre y Subnombre para reflejar el cambio en el aspecto del mismo.

En general, puede pensarse al Nombre como una categoría general, por ejemplo BOMBA1 y el Subnombre como una característica particular, por ejemplo VELOCIDAD, TEMPERATURA, ESTADO, etc:

Tipo y Subtipo

Relacionado con la parte de adquisición de datos. Los valores posibles son:

Tipo Digital Input / Digital Output

Estados de entrada o salida con una longitud de hastas 8 bits consecutivos. Pueden asociarse a símbolos del tipo Status.

	Subtipo	Descripción
	Single Bit	1 bit, pudiendo tomar 2 estados: 0 o 1
	Dual Bit	2 bits consecutivos, pudiendo tomar 4 estados: 0 a 3
	Triple Bit	3 bits consecutivos, pudiendo tomar 8 estados: 0 a 4
	Quad Bit	4 bits consecutivos, pudiendo tomar 16 estados: 0 a 15
	Penta Bit	5 bits consecutivos, pudiendo tomar 32 estados: 0 a 31
	Hexa Bit	6 bits consecutivos, pudiendo tomar 64 estados: 0 a 63
	Hepta Bit	7 bits consecutivos, pudiendo tomar 128 estados: 0 a 127
	Octa Bit	8 bits consecutivos, pudiendo tomar 256 estados: 0 a 255

Tipo Register Input 16 / Register Output 16

Son registros de entrada o salida con una longitud de 16 bits, es decir de dos bytes. Pueden asociarse a símbolos del tipo Status, Measure, Bar o Gauge.

	Subtipo	Descripción
	8 Bits LSB	Registro 16 bits, parte baja (octeto menos significativo)
	8 Bits MSB	Registro 16 bits, parte alta (octeto más significativo)
	16 Bits	Registro 16 bits completo
	16+16 Bits	Dos registros consecutivos de 16bits (total 32 bits)
	Bit 0 a Bit 15	Un bit del registro de 16 bits (Bit Nº 0 a 15) para asignar a símbolos del tipo Status
	Bit 0&1, 1&2, etc	Dos bits consecutivos del registro de 16 bits (Bits 0 y 1, 1 y 2, 2 y 3, etc.) para asignar a símbolos del tipo Status

Tipo Register Input 32 / Register Output 32

Son registros de entrada o salida con una longitud de 32 bits, es decir de cuatro bytes. Pueden asociarse a símbolos del tipo Status, Measure, Bar o Gauge. Los tipos de datos de 32 bits solo aplican a protocolos que contemplen objetos de esta longitud (ej: DNP3).

	Subtipo	Descripción
	8 Bits B0	Registro 32 bits, octeto Nº 0 (menos significativo)
	8 Bits B1	Registro 32 bits, octeto Nº 1
	8 Bits B2	Registro 32 bits, octeto Nº 2
	8 Bits B3	Registro 32 bits, octeto Nº 3 (más significativo)
	16 Bits Low	Registro 32 bits, parte baja (16 bits menos significativos)
	16 Bits High	Registro 32 bits, parte alta (16 bits más significativos)
	32 Bits	Registro 32 bits completo
	Bit 0 a Bit 31	Un bit del registro de 32 bits (Bit Nº 0 a 31) para asignar a símbolos del tipo Status
	Bit 0&1, 1&2, etc	Dos bits consecutivos del registro de 32 bits (Bits 0 y 1, 1 y 2, 2 y 3, etc.) para asignar a símbolos del tipo Status

Tipo Calculation

Los puntos de este tipo tienen dos usos:

• Representación del estado de un Dispositivo o Canal de comunicación (si ingresáramos su ID en el campo Status Point de este elemento).
• Asignarles una Función en la sección Cálculos, para calcular el valor de estos puntos de acuerdo al valor de otros puntos o de valores tomados de la base de datos

Otras definiciones

Botones Marcar y Múltiple

Estas funciones permiten seleccionar puntos del listado de acuerdo a ciertos criterios, para luego aplicar cambios masivos sobre todos ellos.

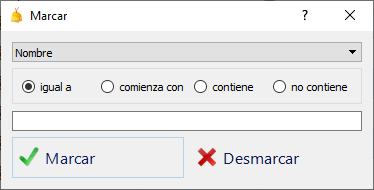

Marcar

Permite realizar una selección o deselección de puntos a partir de cualquier columna de la tabla, según ciertos criterios dependientes de la columna seleccionada

Se debe elegir la columna para la cual se quiera realizar la selección o deselección, luego establecer un criterio de acuerdo a la tabla siguiente, y finalmente hacer clic en Marcar para seleccionar o Desmarcar para deseleccionar.

Esta operación puede repetirse tantas veces como se desee para ir perfeccionando la selección de puntos que se quiera realizar, por ejemplo seleccionar todos los puntos que tengan habilitada la generación de alarma (Hab. Alarma: Si), y luego deseleccionar solo los que pertenezcan a una cierta Estación.

La selección también puede realizarse de forma manual, utilizando los checkbox que se ubican a la izquierda de cada punto.

Múltiple

Permite realizar una edición múltiple sobre puntos previamente seleccionados, de forma de establecer para todos ellos la misma configuración para una columna en particular.

Las ediciones posibles de acuerdo a cada columna son las siguientes:

Otros botones
