Dispositivos

Concepto que describe a un elemento de adquisición de datos, es decir un elemento capaz de tomar muestras de información, provenientes de un ambiente donde se produce un fenómeno físico bajo estudio, y del que se desea obtener un conjunto de señales analógicas para acondicionarlas, digitalizarlas y transmitirlas para su posterior procesamiento a un ente de jerarquía superior, en nuestro caso el sistema SCADA.

Son equipos de esta naturaleza los PLC, las RTU, los medidores o sensores inteligentes de magnitudes físicas y cualquier otro elemento o dispositivo de campo que tome información de un proceso físico y que posea capacidades de comunicación.

La conexión con el sistema se producirá utilizando uno o más Canales de comunicación y será interrogado periódicamente en base a ciertas pautas definidas en los Grupos de Escaneo.

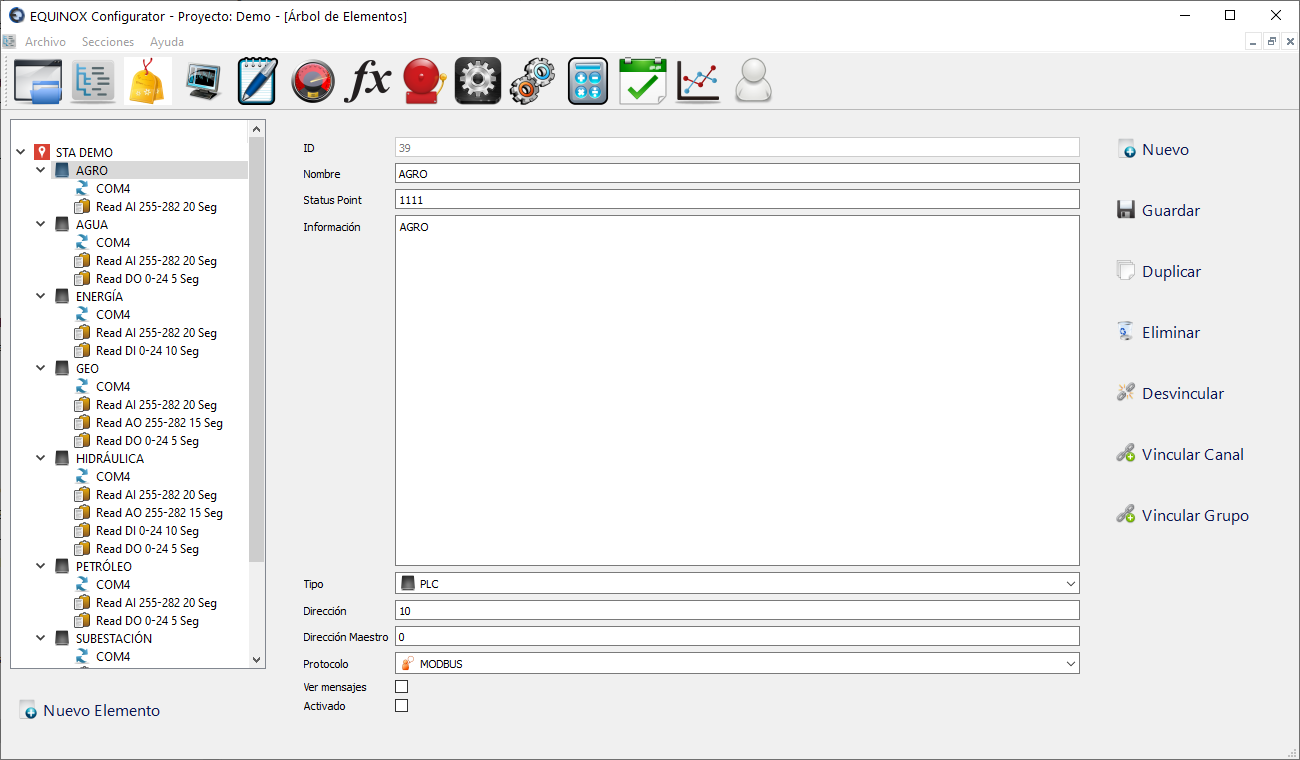

Captura de pantalla

Definición

• Seleccione otro Dispositivo de la lista y haga clic en botón Nuevo en la zona superior derecha de la ventana
• Si no hubiera ningún Dispositivo definido haga clic en Nuevo Elemento, seleccione Dispositivo de la lista** y haga clic en Ok
• Complete los siguientes campos

  Campo	Descripción
  Nombre	Nombre del dispositivo
  Status Point	Id del punto que se utilizará para reflejar el estado del dispositivo (en servicio, fuera de servicio, etc). Es opcional, de no usarse ingresar 0
  Información	Texto para referencia del usuario, no usado por el sistema
  Tipo	Tipo de dispositivo, para referencia del usuario. Elegir RTU, PLC, IED, etc
  Dirección	Dirección de hardware del dispositivo
  Dirección Maestro	Dirección de hardware del maestro DNP. Para MODBUS ingresar 0
  Protocolo	MODBUS o DNP (Consulte los protocolos habilitados en su licencia)
  Ver mensajes	Tildar si desea que los intercambios de datos relacionados con este Dispositivo sean mostrados en el módulo Core
  Activado	Tildar si desea que este Dispositivo sea tenido en cuenta por el Módulo Core

• Haga clic en Guardar
