Grupo de escaneo
El Grupo de Escaneo define un bloque de información que será leído desde un Dispositivo a intervalos regulares. Un mismo Grupo de Escaneo puede ser compartido por varios Dispositivos si es que se desea adquirir la misma información de ellos, en este caso si bien se trata del mismo Grupo de Escaneo cada Dispositivo manejará la información leída de forma independiente sin ocurrir interferencia entre ellos.
Se definen cuatro conceptos:
| Concepto | Descripción |
|---|---|
| Tipo de dato a interrogar | La naturaleza de la información que se desea obtener del Dispositivo. De forma genérica se trata de registros entrada o salida tanto analógicos como digitales. Los registros podrán ser por ejemplo de 1 o 2 bits de longitud para los digitales y de 16 o 32 bits de longitud para los analógicos |
| Rango | Los Dispositivos internamente almacenarán una determinada cantidad de registros de uno o más tipos. Cada uno de estos registros posee un número de orden que lo diferencia del resto. Cuando el sistema envía una interrogación especifica un número de orden inicial y uno final. El Dispositivo deberá responder con todos los registros cuyo número de orden se encuentre dentro del intervalo especificado. Se conoce a este intervalo como rango de interrogación |
| Periodicidad | Determina el tiempo que el sistema esperará antes de enviar una nueva petición o interrogación de este tipo |
| Protocolo | El protocolo de telecontrol con el cual el sistema enviará la interrogación. Esto no modifica el contenido o significado del mensaje sino el lenguaje con el que se transmite al Dispositivo |

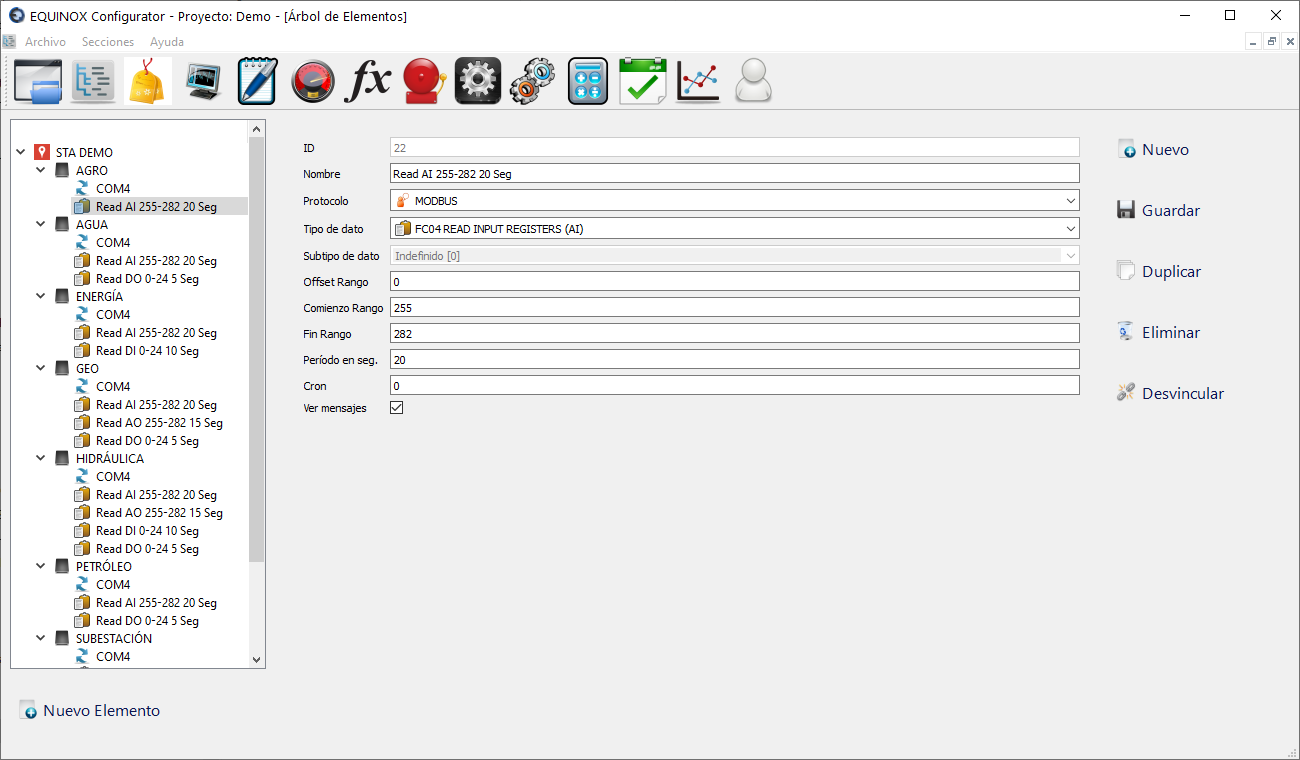

Captura de pantalla
Definición
- Seleccione otro Grupo de Escaneo de la lista y haga clic en botón Nuevo en la zona superior derecha de la ventana
- Si no hubiera ningún Grupo de Escaneo definido haga clic en Nuevo Elemento, seleccione Grupo de Escaneo de la lista y haga clic en Ok
- Complete los siguientes campos
Campo Descripción Nombre Nombre del grupo de escaneo Protocolo MODBUS o DNP (Consulte los protocolos habilitados en su licencia) Tipo de dato Seleccionar de acuerdo al protocolo (ver debajo) Subtipo de dato Seleccionar de acuerdo al protocolo (ver debajo) Offset Valor numérico que se sumará como offset a todos los puntos asignados a este Grupo de escaneo, de no usarse ingresar 0 Start Índice, dirección o registro de comienzo (sin contar dirección base, ejemplo: para 40.010 ingresar 10) Stop Índice, dirección o registro de finalización (idem punto anterior) Período en seg Intervalo en segundos entre envíos de este paquete de interrogación Ver mensajes Tildar si desea que los intercambios de datos relacionados con este Grupo de escaneo sean mostrados en el módulo Core - Haga clic en Guardar
Definiciones de Tipo y Subtipo de dato para el protocolo Modbus
Se debe seleccionar para Tipo de dato alguno de los siguientes códigos de función, el campo Subtipo de dato permanece deshabilitado pues no aplica a este protocolo.
| Tipo | Descripción |
|---|---|
| FC01 Read Coil Status | Lectura de salidas digitales (Function Code 1) |
| FC02 Read Contact Status | Lectura de entradas digitales (Function Code 2) |
| FC03 Read Holding Registers | Lectura de salidas analógicas (Function Code 3) |
| FC04 Read Input Registers | Lectura de entradas analógicas (Function Code 4) |
Definiciones de Tipo y Subtipo de dato para el protocolo DNP
Se debe selecconar para Tipo de dato alguno de los siguientes objetos DNP, y en función de esto seleccionar el Subtipo de dato
| Tipo | Subtipo | Descripción |
|---|---|---|
| BINARY INPUT | SINGLE BIT, WITH STATUS | Lectura de entradas digitales |
| BINARY OUTPUT | SINGLE BIT, WITH STATUS | Lectura de salidas digitales |
| ANALOG INPUT | 16-BIT, 32-BIT, 16-BIT WITHOUT FLAG, 32-BIT WITHOUT FLAG | Lectura de entradas analógicas |
| ANALOG OUTPUT | 16-BIT, 32-BIT | Lectura de salidas analógicas |
| WRITE TIME AND DATE | — | Escritura de fecha y hora actual del SCADA en el dispositivo. |
Otros botones
| Botón | Descripción |
|---|---|
| Duplicar | Crea una nuevo Grupo de escaneo con las mismas definiciones |
| Eliminar | Elimina el Grupo de escaneo |
| Desvincular | Permite desvincular el Grupo de escaneo del Dispositivo a la que esté vinculado |
