Sets de Límites

Los puntos del sistema relacionados con registros de naturaleza analógica, tanto de entrada como de salida, pueden ser asignados a un Set de Límites.

Cada Set define un conjunto de seis valores numéricos (tres límites superiores y tres inferiores) que serán utilizados para informar al usuario mediante la generación de alarmas de situaciones en las que el valor del registro exceda o deje de exceder a cada uno de ellos. Las alarmas se generarán si el punto correspondiente está habilitado para ello.

Permite alertar al operador la superación de valores definidos de magnitudes analógicas, como temperaturas, niveles, presiones, caudales, etc.

Es necesario definir un Set de texto específico para los Sets de límites que contendrá los textos a mostrar cuando se produzca un alarma de límite. Este Set deberá contener 12 indicaciones con textos de este tipo:

Indicación Texto
1 VIOLACIÓN LIMITE INFERIOR 3
2 VIOLACIÓN LIMITE INFERIOR 2
3 VIOLACIÓN LIMITE INFERIOR 1
4 RETORNO DE LÍMITE SUPERIOR 1
5 RETORNO DE LÍMITE SUPERIOR 2
6 RETORNO DE LÍMITE SUPERIOR 3
7 RETORNO DE LÍMITE INFERIOR 3
8 RETORNO DE LÍMITE INFERIOR 2
9 RETORNO DE LÍMITE INFERIOR 1
10 VIOLACIÓN LIMITE SUPERIOR 1
11 VIOLACIÓN LIMITE SUPERIOR 2
12 VIOLACIÓN LIMITE SUPERIOR 3

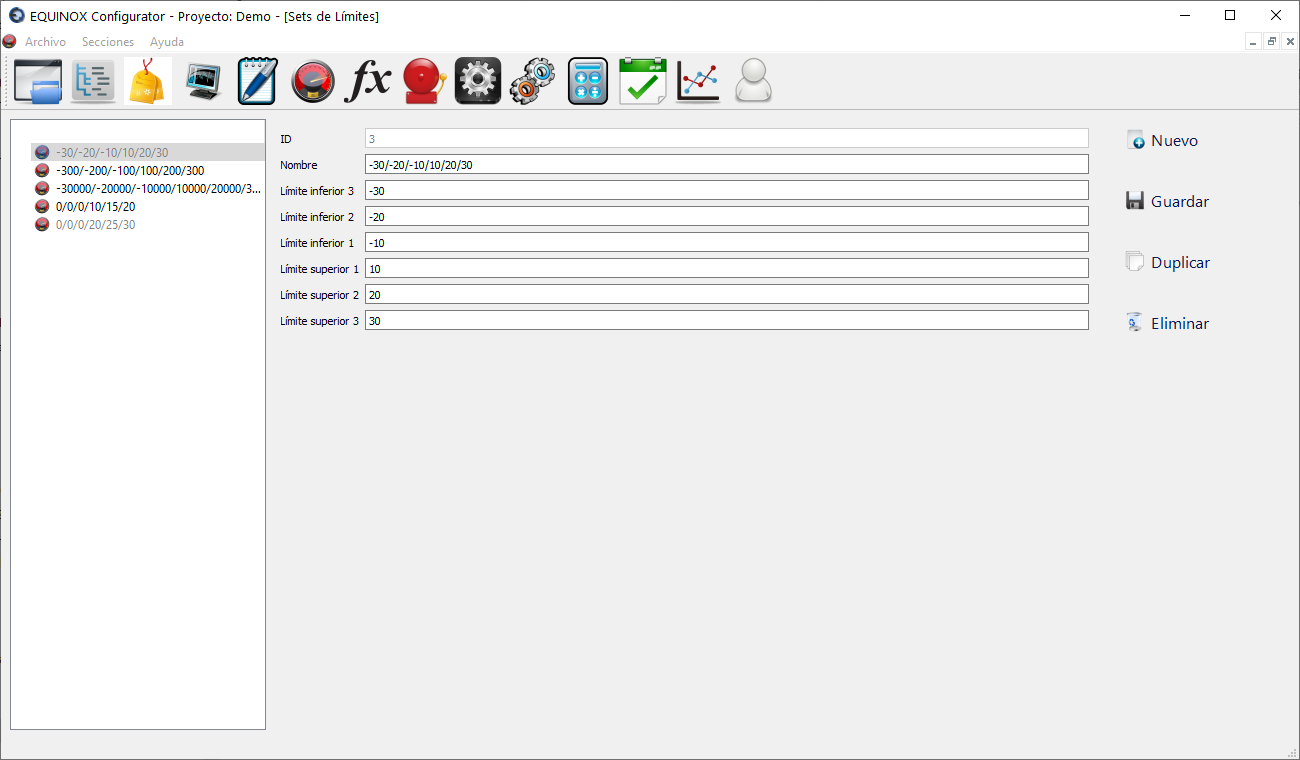

Captura de pantalla

Definición

  • Hacer clic en Nuevo en la parte superior derecha de la ventana
  • Tomamos como ejemplo una medición cuyo rango normal varía de -100 a 100:
  • Complete los siguientes campos
    Campo Descripción
    Nombre Nombre del Set. Con este nombre se verá en la columna correspondiente de la sección Puntos
    Límite Inferior 3 -300
    Límite Inferior 2 -200
    Límite Inferior 1 -100
    Límite Superior 1 100
    Límite Superior 2 200
    Límite Superior 3 300
  • Haga Clic en “Guardar”.
  • A partir de ahora el nuevo Set estará disponible para ser asignado en la sección Puntos
