Sets de Texto

Son conjuntos de frases o textos a definir por el desarrollador del sistema que permiten identificar claramente y de una forma amena para el usuario los distintos valores que pueden tomar los puntos de estado o discretos.

Estos puntos pueden tomar un número finito de valores numéricos. Para cada de estos valores se asigna una denominación que ayudará al operador del sistema a determinar con cual situación se corresponde el valor numérico actual.

Para ejemplificarlo supongamos que deseamos determinar el estado actual de un motor eléctrico, el cual puede estar encendido o apagado. El motor posee un contacto seco de salida el cual se cierra cuando el motor está encendido y permanece abierto cuando está apagado. Este contacto seco se encuentra conectado a una entrada digital de un Dispositivo de adquisición de datos. El motor apagado representará un 0 lógico en la entrada digital mientras que el motor encendido representará un 1.

Esta información será transmitida posteriormente al sistema SCADA a través de un vínculo de comunicación y de un protocolo de telecontrol como MODBUS.

Se deberá asignar al punto correspondiente al motor, un Set acorde que contenga por ejemplo los textos APAGADO y ENCENDIDO, estos textos se utilizarán en el listado de eventos y alarmas y otros sitios del sistema donde se requiera señalizar el estado del motor.

Por su parte estos Sets también son utilizados para definir los textos que se mostrarán ante una violación de límite de los puntos analógicos según los Sets de límites.

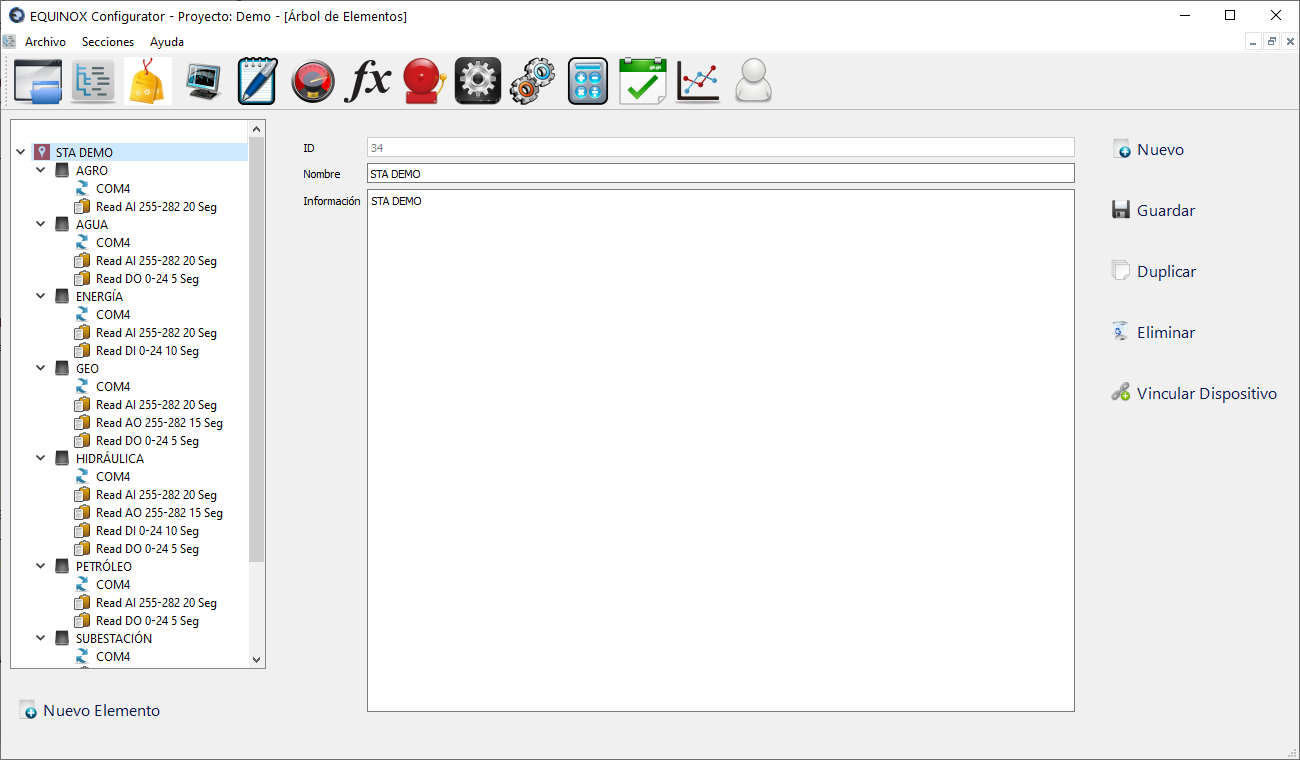

Captura de pantalla

Definición

• Hacer clic en Nuevo en la parte superior derecha de la ventana
• Nombre: el nombre del Set de Texto, esto es para referencia del usuario y además es el nombre que aparecerá listado junto a los otros sets al hacer doble clic en la celda correspondiente dentro de la sección Puntos
• Clic en Guardar
• Seleccione el Set de texto que se acaba de crear
• Hacer clic en Agregar Texto. Cada clic agregará una línea en la tabla Textos. Para puntos Single Bit requeriremos 2 líneas, para puntos Dual Bit 4 líneas, para Quad Bit 8 líneas, etc.
• En la columna Indicación tenemos el valor numérico. A su derecha en Texto podremos (haciendo doble clic) editar el texto correspondiente a este valor numérico
• Repetir la operación con las líneas restantes
• Haga clic en Guardar
• A partir de ahora el nuevo Set estará disponible para ser asignado en la sección Puntos
