Comandos Complejos

Los comandos secuenciales se utilizan cuando se requiere enviar una secuencia de varios comandos simples que en conjunto realizarán una acción compleja sobre el Dispositivo.

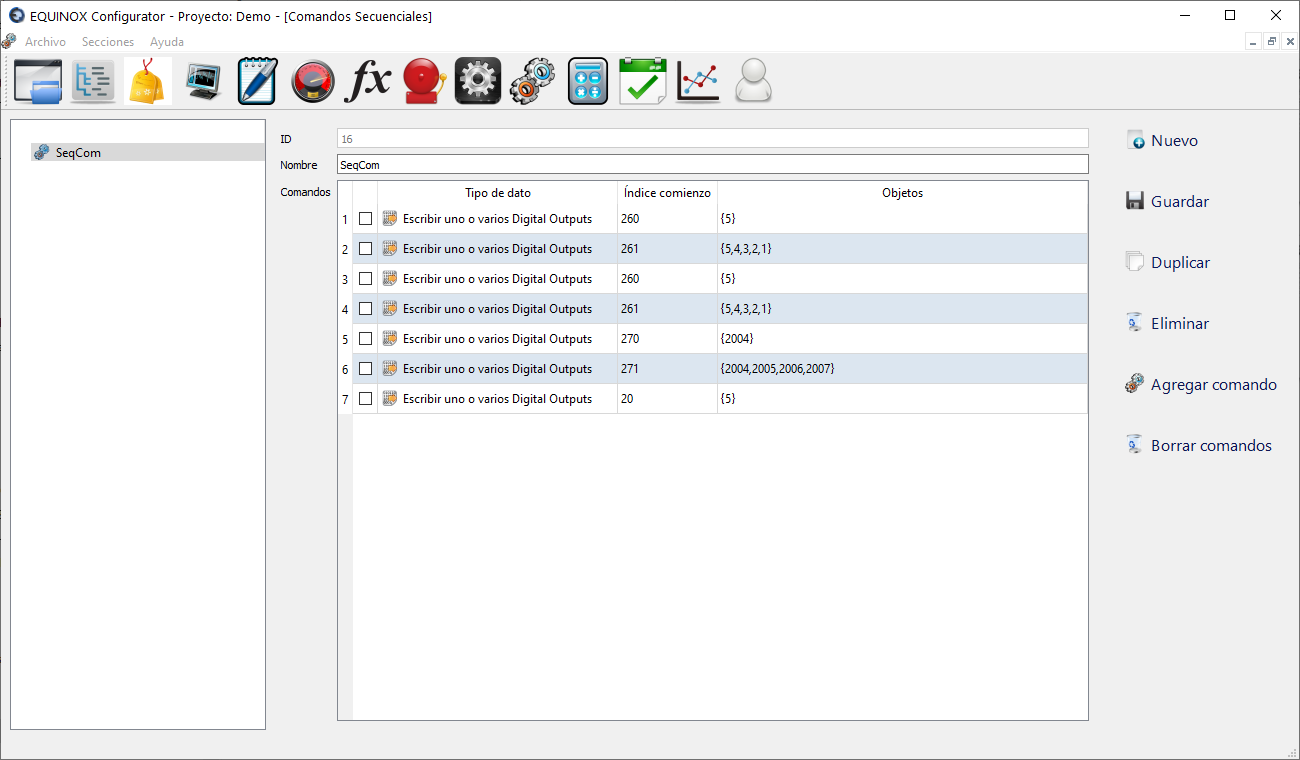

Captura de pantalla

Definición

  • Hacer clic en Nuevo en la parte superior derecha de la ventana
  • Asigne un nombre al Comando Secuencial mediante el campo Nombre. Con este nombre se verá en la columna correspondiente de la sección Sets de Comando
  • Haga clic en Guardar
  • Seleccione en la lista el Comando Secuencial que se acaba de crear
  • Clic en “Agregar Comando” tantas veces como pasos tenga la secuencia del comando que deseamos crear
  • Para cada línea de la tabla:
    • En Tipo de dato seleccionar alguna de las siguientes operaciones:
      Tipo de dato Descripción
      Escribir uno o varios Digital Outputs Setea una o varios Coils utilizando el Function Code 5 de Modbus (Force Single Coil), para cada Coil emitirá un telemando
      Escribir uno o varios Register Outputs Setea una o varios Holding Registers utilizando el Function Code 6 de Modbus (Preset Single Register), para cada Holding Register emitirá un telemando
      Escribir múltiples Digital Outputs Setea varios Coils utilizando el Function Code 15 de Modbus (Force Multiple Coils), se emite un único telemando para todos los Coils
      Escribir múltiples Register Outputs Setea varios Holding Registers utilizando el Function Code 16 de Modbus (Preset Multiple Registers), se emite un único telemando para todos los Holding Registers
    • En Índice comienzo escriba la dirección del primer Coil o Registro, la acción se realizará a partir de esa dirección y por una cierta cantidad de Coils/Registers consecutivos, igual a la cantidad de items del campo Objetos
    • En Objetos especifique una lista separada por comas de items de acuerdo a lo expuesto a continuación

Objetos

Cada ítem del campo Objetos representa un telemando a realizar sobre un Coil o Registro con una cierta dirección, esa dirección será Índice comienzo más un corrimiento igual a la posición del ítem dentro de Objetos.

El contenido de cada ítem tiene la siguiente estructura: valor_de_origen:operación_sobre_valor

Campo valor_de_origen

Para el valor de origen se pueden utilizar los siguientes prefijos

Prefijo Descripción
b Valor binario
ro Valor de Register Output
ri Valor de Register Input
pn Valor de punto

Ejemplos:

Valor Descripción
1234 Valor fijo en formato decimal
b1010000001001001 Valor fijo en formato binario (41033 decimal)
ri120 Valor tomado del Register Input con dirección 120
ro90 Valor tomado del Register Input con dirección 90
pn1233 Valor tomado del punto con Id 1233

Campo operación_sobre_valor

Este campo es opcional, si es omitido no escribir “:” a continuación de valor_de_origen

Permite realizar una alteración de los bits de valor_de_origen mediante el uso del prefijo b, pudiendo usar 1, 0 o #. El numeral (#) conserva el valor del bit, en cambio al usar 1 o 0 se reemplaza ese bit en particular.

Ejemplo

Se define el siguiente Comando Complejo que contiene un único comando, podrían agregarse comandos adicionales a la tabla que se ejecutarían secuencialmente luego de éste

Tipo de dato Índice comienzo Objetos
Escribir múltiples Register Outputs 9132 ri20:b##############0#, ro11:b############1###, pn1233:b############1#1#, b0000000000000110, 1234, pn22345, ri234, ro111

A continuación la descripción de cada uno de los Ítems del campo Objetos:

Ítem de Objetos Descripción
ri20:b##############0# ✓️ Valor de origen ri20: Lee valor de Register Input con dirección 20 ✓️ Operación b##############0#: Conserva todos los bits y escribe un 0 en el bit 1 ✓️ Escribe el resultado en el Reg. Output nro. 9132 (Índice comienzo)
ro11:b############1### ✓️ Valor de origen ro11: Lee valor de Register Output con dirección 11 ✓️ Operación b############1###: Conserva todos los bits y escribe un 1 en el bit 3 ✓️ Escribe el resultado en el Reg. Output nro. 9133 (Índice comienzo + 1)
pn1233:b############1#1# ✓️ Valor de origen pn1233: Lee valor de Punto nro. 1233 ✓️ Operación b############1#1#: Conserva todos los bits y escribe un 1 en los bits 1 y 3 ✓️ Escribe el resultado en el Reg. Output nro. 9134 (Índice comienzo + 2)
b0000000000000110 Escribe el valor 6 en el Register Output nro. 9135 (Índice comienzo + 3)
1234 Escribe valor 1234 en el Register Output nro. 9136 (Índice comienzo + 4)
pn22345 Escribe valor de Punto con Id 22345 en el Register Output con dirección 9137 (Índice comienzo + 5)
ri234 Escribe valor de Register Input con dirección 234 en el Register Output nro. 9138 (Índice comienzo + 6)
ro111 Escribe valor de Register Output con dirección 111 en el Register Output nro. 9139 (Índice comienzo + 7)
