Gráficas

Permite graficar la evolución del valor o indicación de los puntos en tiempo real. Se debe predefinir una Vista Gráfica utilizando el Menú contextual de punto a la cual se agregarán ciertos puntos de interés, luego al seleccionarla en esta sección se graficará la evolución de los estados y valores de los puntos conformantes a lo largo de una ventana de tiempo definida. Esta funcionalidad podría no estar habilitada en licencia

La toma de muestras de todas las Vistas Gráficas definidas se inicia luego del ingreso del usuario a EQUINOX Web. Si la ventana de tiempo abarcara un tiempo mayor al de conexión del usuario, el faltante es completado tomado información de los snapshots de valores históricos.

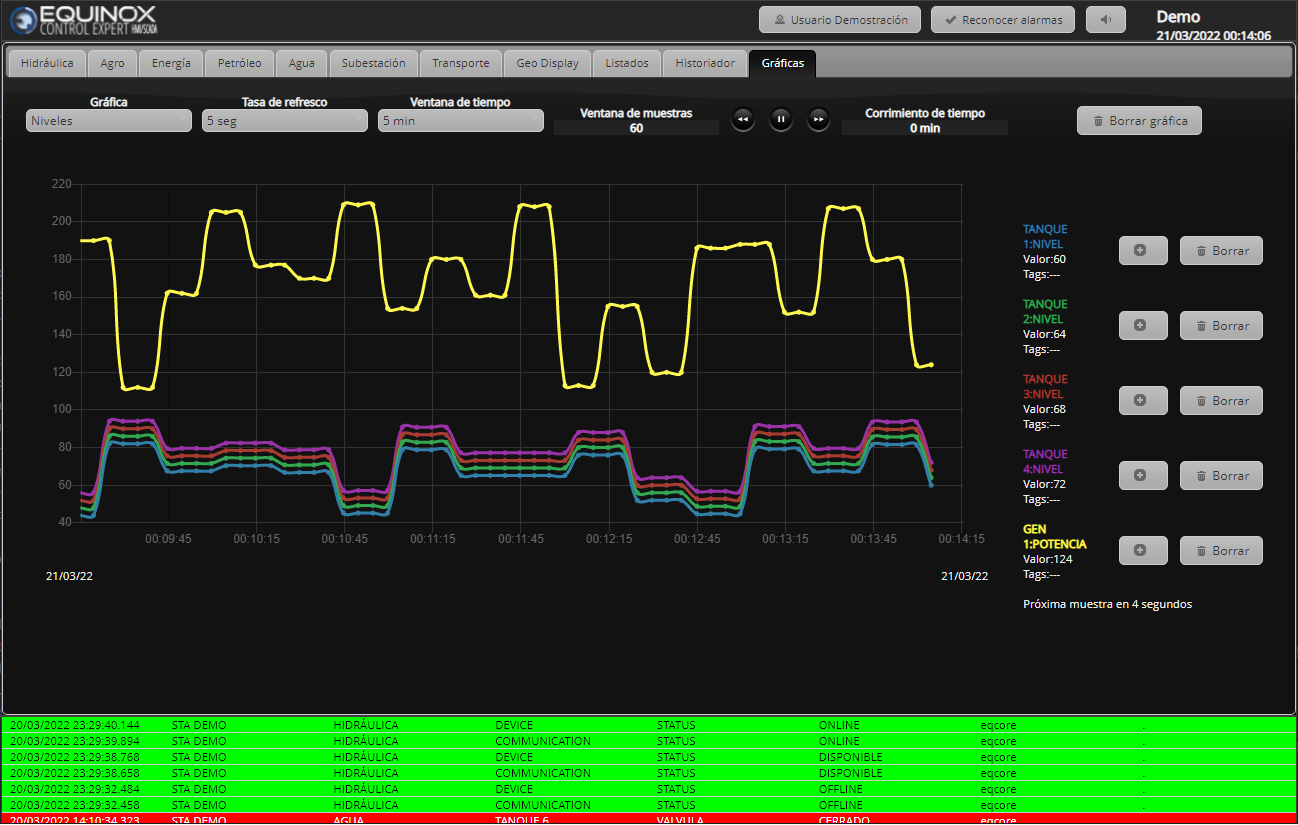

Acceso y forma de uso

Acceda a esta sección seleccionando la pestaña correspondiente que se ubica a continuación de la de Historiador.

Botones

Función
Selección de Vista Gráfica a visualizar
Seleccionar tasa de refresco en segundos
Seleccionar ventana de tiempo en minutos desde instante actual hacia atrás
Ver cuantas muestras por punto tiene la gráfica (ventana / tasa)
Avanzar/retroceder n ventanas de tiempo, congelar actualización de gráfica
Ver corrimiento de tiempo hacia el pasado (n ventanas de tiempo)
Obtener listado de muestras de un punto
Eliminar puntos de la Vista Gráfica
Borrar Vista Gráfica
