Menú contextual de punto

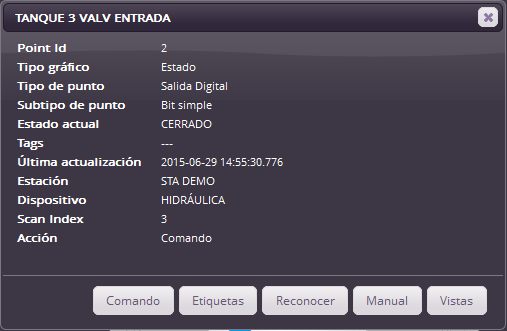

Al hacer clic sobre cualquier punto del sistema aparecerá la siguiente ventana
Información del punto
Ítem | Descripción |
---|---|
Point Id | Identificación única del punto. Valor incremental asignado automáticamente cuando se crean nuevos puntos. Coincide con la primera columna de la tabla de la sección Puntos de EQUINOX Configurator |
Tipo gráfico | Estado, Barra, Medidor, Analógico de acuerdo a si se trata de un simbolo tipo Status, Bar, Gauge o Mesure respectivamente. |
Tipo de punto | Tipo y subtipo de punto, coincide con las columnas equivalentes de la sección Puntos de EQUINOX Configurator |
Tags | Ineica los tags aplicados al punto. |
Última actualización | Indica el instante de tiempo en que se produjo el último cambio sobre la indicación (valor) o los tags del punto. |
Estación | Estación a la cual pertenece el punto. |
Dispositivo | Dispositivo al cual pertenece el punto. |
Scan Group | Grupo de escaneo al cual pertenece el punto. |
Scan Index | Índice dentro del bloque de datos del grupo de escaneo al cual está asignado este punto. |
Acción | Indica Comando si tiene un telemando asociado, en su defecto indica deshabilitado. |
Botones del menú
Reconocer
Permite reconocer las alarmas de este punto, si tuviera alarmas sin reconocer.

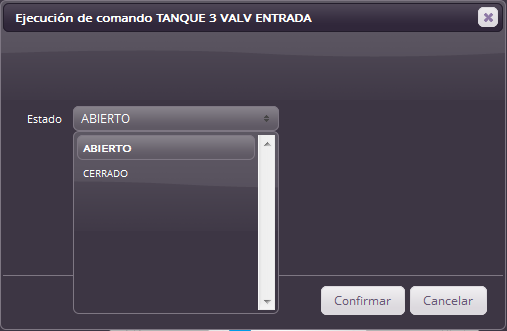

Comando
Permite la ejecución del telemando asociado al punto, este botón no se encontrará disponible si no huviera telemandos asociados a este punto o el usuario no tuviera permiso para realizarlos. Para efectuar el telemando, seleccione el nuevo estado de la lista y haga clic en Confirmar.

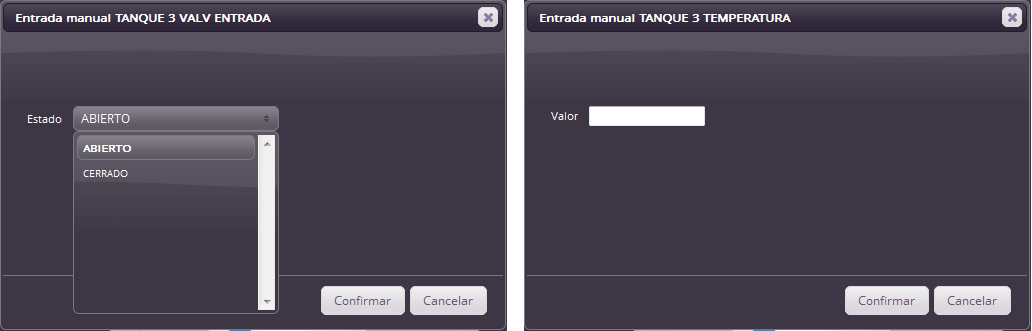

Manual
Permite realizar una entrada manual sobre el punto, es decir el ingreso de un valor numérico o estado manual que sustituye el leído desde el Dispositivo correspondiente. Este puede ser útil para cuando la comunicación con el Dispositivo se interrumpa por alguna razón, o para ingresar un valor de referencia, cuando este punto es utilizado para cálculos o para setear valores de registros analógicos del Dispositivo.
Para puntos digitales se selecciona el estado deseado, para analógicos se ingresa el valor numérico deseado. Si la comunicación con el Dispositivo es correcta, esta edición se perderá con el próximo escaneo excepto que el punto tuviera aplicado el tag Inhibir barrido.

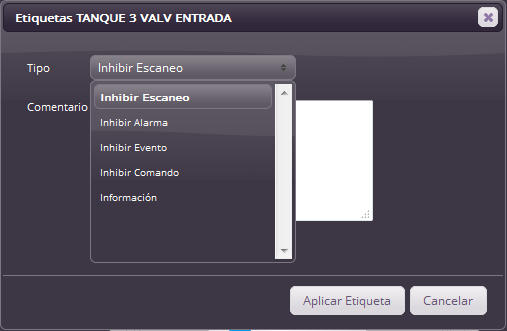

Etiquetas
Esta opción permite etiquetar el punto con un tag. Se puede agregar un comentario que podrá ser visualizado por el resto de los Usuarios. Al finalizar haga clic en Aplicar etiqueta.

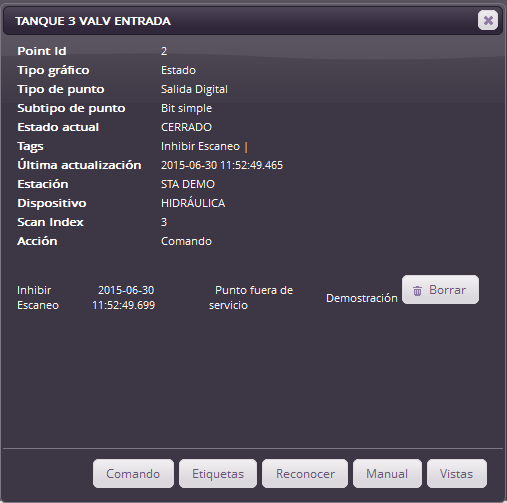

Una vez aplicada la etiqueta aparecerá listada junto al menú contextual del punto. Se detalla el tipo de etiqueta, la fecha en cuando fue aplicada, el comentario ingresado y el usuario responsable. Además se incluye un botón Borrar para la eliminación de la misma.

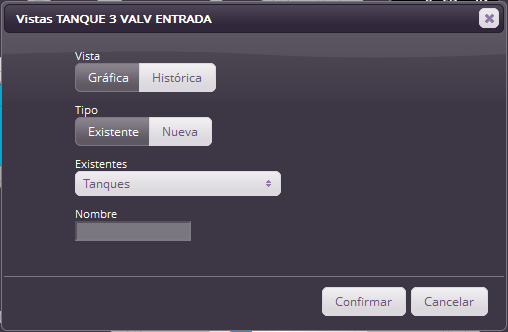

Vistas
Las vistas son conjuntos de puntos definidos por el usuario con el objetivo de representar sus valores históricos de forma gráfica o en formato de tabla
- En Vista seleccione vista Gráfica para agregar este punto a un gráfico o vista Histórica para agregarlo a una tabla de valores
- Si la vista fue definida con anterioridad selecciónela del menú desplegable Existentes
- Para crear una vista seleccione Nueva y escriba su nombre en Nombre nueva
- Para finalizar haga clic en Confirmar
