Operación del módulo Core
Para ingresar a EQUINOX Core ejecute el acceso directo al mismo ubicado en el menú de inicio o en el escritorio. Para utilizar EQUINOX Configurator o EQUINOX Web asegúrese que este módulo se encuentre primero en funcionamiento.
El módulo se lanza de forma minimizada, haga doble clic en el icono en la barra de tareas para maximizar la ventana.

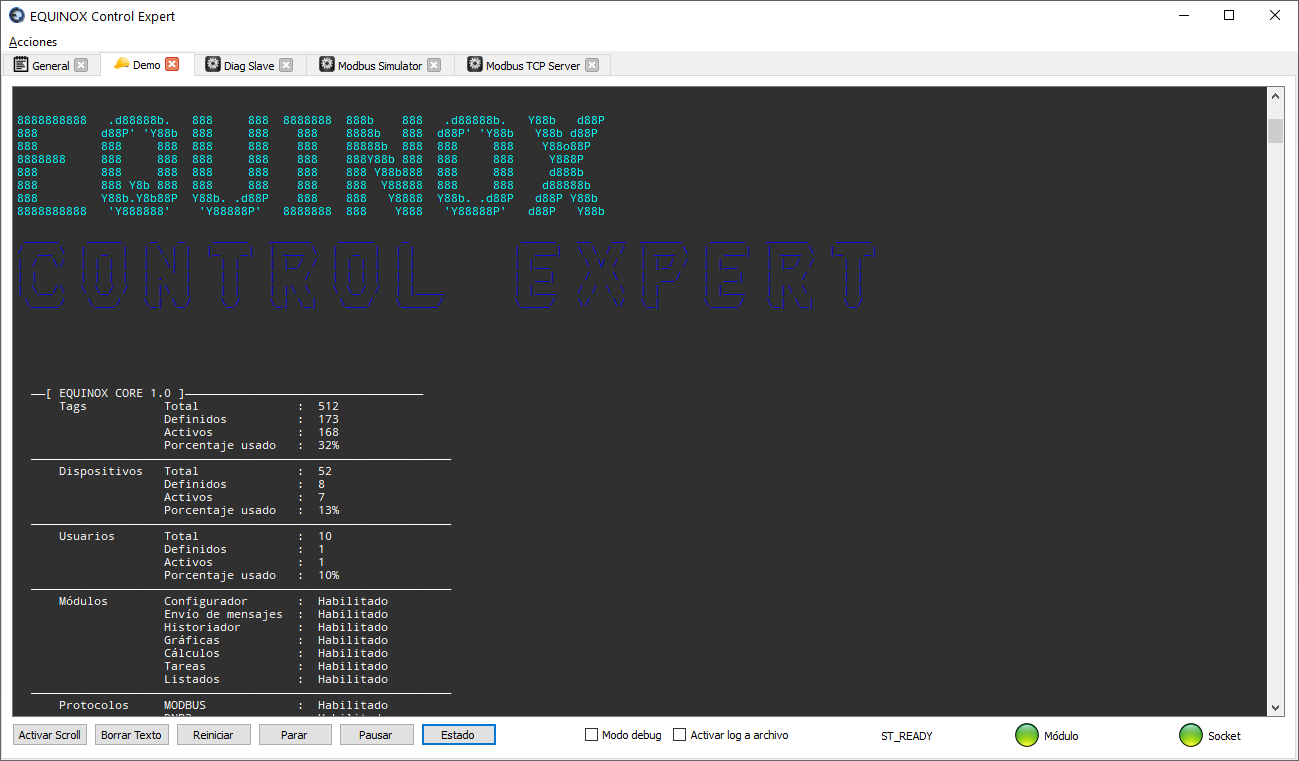

Ventana principal
La ventana principal se compone del menú Acciones y varias pestañas. Los tipos pestañas son:
Pestaña | Descripción |
---|---|
General | Contiene información general del módulo, mensajes de información o error sobre el arranque o detención de los distintos módulos |
De proyecto | En esta pestaña se ejecuta el proyecto SCADA actualmente activo, que fuera previamente activado en la ventana inicial de EQUINOX Configurator |
Otros módulos | Programas externos lanzados junto con el SCADA, los mismos se encuentran definidos en el archivo modules.json |
Accesos del menú Acciones
Acción | Descripción |
---|---|
Proyectos | Permite arrancar, parar o reiniciar los proyectos definidos en el sitema. Solo uno de ellos podrá estar en funcionamiento a la vez. |
Módulos | Permite arrancar, parar o reiniciar los programas externos definidos en el archivo modules.json |
Configurador | Lanza EQUINOX Configurator |
Ajustes | Ajustes globales y de los módulos del sistema |
Estado del sistema | Informa sobre el estado de la base de datos y del servidor web |
Información | Brinda información sobre la licencia y el identificador de hardware que podrá ser requerido si usted adquirió una licencia soft |
Cerrar sistema | Cierra EQUINOX Control Expert |
Pestaña de proyecto
Muestra los mensajes relacionados con el proyecto en ejecución: carga de configuración, estado de conexión de Dispositivos y Canales e interrogaciones periódicas de Puntos detallando la indicación de los mismos Contiene los siguientes botones:
Botón | Descripción |
---|---|
Desactivar Scroll | Detiene el desplazamiento vertical del texto |
Borrar Texto | Borra el texto de esta pestaña |
Reiniciar | Reinicia el proyecto y recarga la configuración para tomar cambios que se hayan hecho en el proyecto |
Parar | Detiene la ejecución del proyecto |
Pausar | Interrumpe la adquisición de datos |
Estado | Ventana emergente donde se muestra el estado actual de Dispositivos y Canales, además de listar la configuración estos elementos y de los Grupos de escaneo. |
Modo debug | Permite visualizar los frames de datos transmitidos y recibidos en hexadecimal. Útil para el rastreo de problemas |
Activar file log | Envía todo el texto en pantalla a un archivo denominado eq-nombre-proyecto.log ubicado en la subcarpeta logs. Esto sólo debe activarse de forma momentánea en la búsqueda de problemas. Si se lo deja activado el archivo del log crecerá indefinidamente hasta llenar el disco. |
Significado de los indicadores led
Los LEDs indicadores pueden tomar tres estados, su significado es el siguiente:
Led | Significado |
---|---|
Estado detenido | |
En proceso de arranque o deteniéndose | |
Estado normal de funcionamiento |
