Carga de proyectos

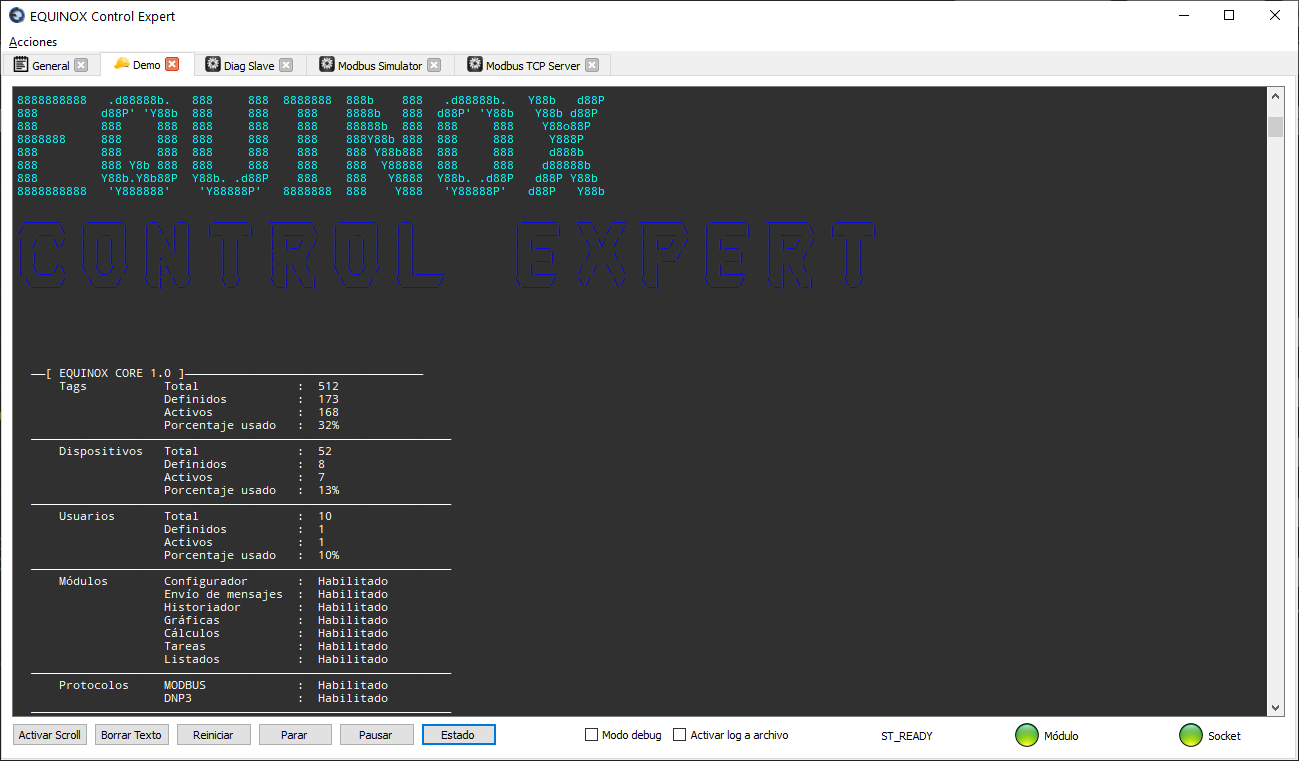

Al abrir EQUINOX Core se ejecutará en una pestaña especial el proyecto que se haya seleccionado como activo en EQUINOX Configurator.
Todos los mensajes de salida producto de la ejecución del proyecto se presentarán en esta pestaña, por lo que su análisis puede resultar de utilidad para la búsqueda de problemas.
En primer lugar se leerán todas las definiciones del proyecto, posteriormente se pasa a interrogar secuencialmente a los dispositivos definidos en base a las definiciones leídas.
Lectura de definiciones
En esta etapa se leen las siguientes definiciones
- Características de la licencia
- Árbol de elementos detallando Estaciones, Dispositivos, Canales, Grupos de escaneo y listado de Puntos perteneciente a cada dispositivo
- Sets de Límites
- Funciones

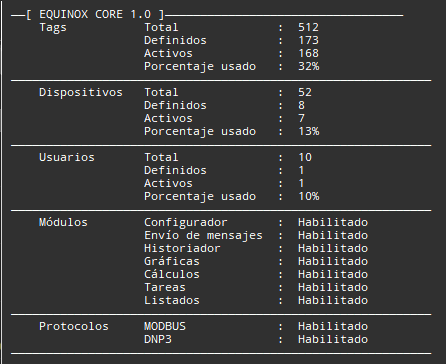

Lectura de licencia
Se detallan las cantidades de tags (puntos), dispositivos y usuarios de nuestra licencia, desagregados de la siguiente forma:
| Cantidad | Descripción |
|---|---|
| Total | Indica cantidad total de Puntos, Dispositivos o Usuarios disponible en la licencia |
| Definidos | Indica cuantos puntos, dispositivos o usuarios se han definido en el proyecto |
| Activos | Del total de Definidos, indica cuantos puntos, dispositivos o usuarios están activos en el proyecto |
| Porcentaje usado | Porcentaje que surge del cociente Activos / Total |
Por su parte se indica qué módulos se encuentran habilitados en la licencia

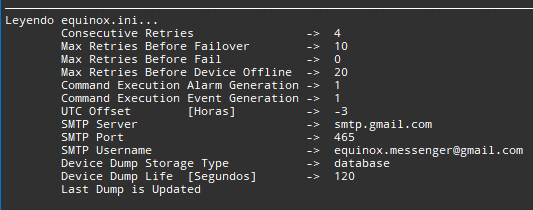

Lectura de archivo de inicialización
Indica los parámetros principales leídos del archivo equinox.ini ubicado en la subcarpeta conf. Este archivo puede ser editado manualmente o a través de la acción Ajustes. Para mayor información del significado de cada ajuste consulte esta sección.

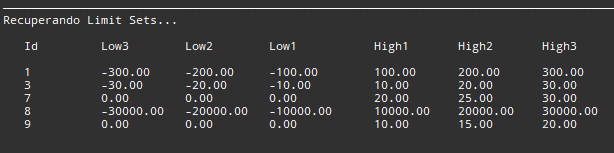

Lectura de Sets de límites
Se detallan los tres límites inferiores y tres superiores de los Sets de límites definidos en el proyecto.

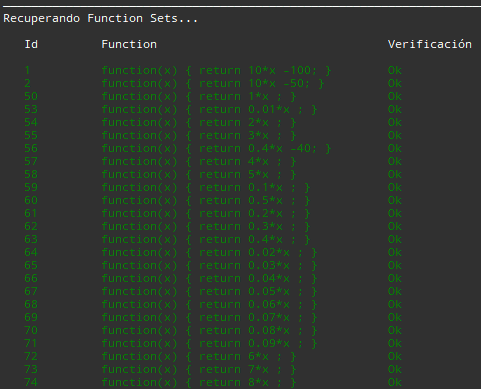

Lectura de Funciones
Se detallan las Funciones definidas en el proyecto. Se verifica que el código JavaScript de la función no contenga errores, se indica Ok si no se encuentran errores en el código.

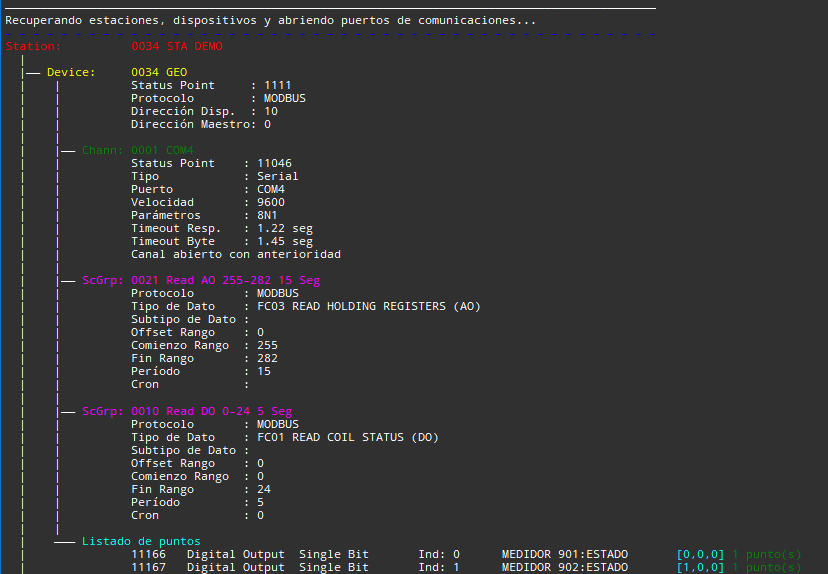

Lectura de Árbol de elementos
Se detallan las Estaciones, sus Dispositivos, y los Canales y Grupos de escaneo asociados a estos últimos.
Se especifica la configuración de cada elemento, en el caso de los canales de comunicaciones se indica además alguno de los siguientes mensajes:
| Mensaje | Significado |
|---|---|
| Canal abierto exitosamente | El canal fue abierto y no se produjeron errores al hacerlo |
| Canal abierto con anterioridad | El canal está asignado a varios Dispositivos, del segundo Dispositivo en adelante se muestra este mensaje |
| Canal no disponible: [ERROR DE APERTURA] | No fue posible abrir el canal por estar ocupado por otro programa, por no estar disponible en el sistema operativo o por errores de hardware o configuración |
| ATENCION: No existen canales operativos asociados a este dispositivo | No se han asignado canales a este dispositivo, o se han asignado pero no es posible usarlos por errores |

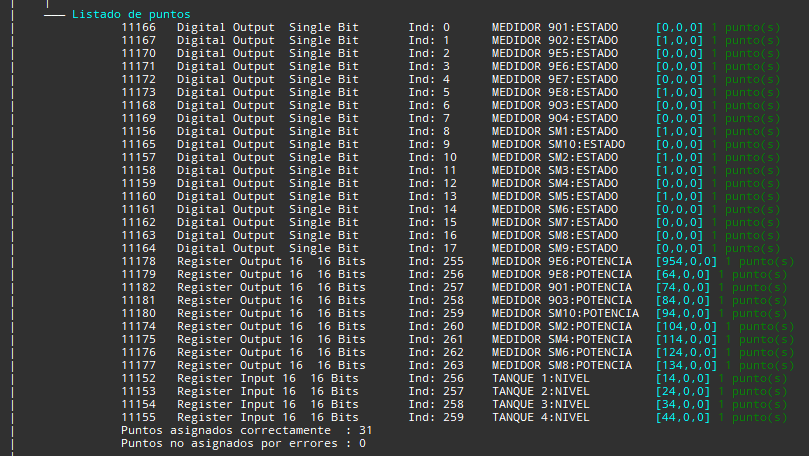

Listado de puntos del dispositivo
Se listan los Puntos de cada Dispositivo, detallando para cada uno su Id, Tipo, Subtipo e Índice (Ind), Nombre y Subnombre y la cantidad de puntos asignados al mismo Índice
Por su parte si se produjeran errores con el Set de Límites o la Función se indica ERROR: No se encuentra el Limit Set o ERROR: No se encuentra el Function Set. Esto puede deberse a que el Set o la Función fue eliminado pero su referencia continua configurada en el punto.
Al finalizar se totalizan los puntos asignados correctamente y los que presentaron errores.
Diálogo con dispositivos
Se presentan en pantalla todas las interrogaciones salientes, en la imagen pueden verse los distintos datos representados
Códigos de Tipo/Subtipo en puntos analógicos
| Subtipo | Long. efectiva en bits | Descripción |
|---|---|---|
| 16By0 | 8 | Registro 16 bits, parte baja (octeto menos significativo) |
| 16By1 | 8 | Registro 16 bits, parte alta (octeto más significativo) |
| 16Bit | 16 | Registro 16 bits entero |
| 16Wd0 | 32 | Dos registros 16 bits consecutivos, 16 bits menos significativos |
| 16Wd1 | 32 | Dos registros 16 bits consecutivos, 16 bits más significativos |
| 32By0 | 32 | Registro 32 bits, octeto nº 0 (menos significativo) |
| 32By1 | 32 | Registro 32 bits, octeto nº 1 |
| 32By2 | 32 | Registro 32 bits, octeto nº 2 |
| 32By3 | 32 | Registro 32 bits, octeto nº 3 (más sigificativo) |
| 32Wd0 | 32 | Registro 32 bits, 16 bits menos significativos |
| 32Wd1 | 32 | Registro 32 bits, 16 bits más significativos |
| 32Bit | 32 | Registro 32 bits entero |
| MUL | Índice asignado a más de un punto | |
| *** | Índice no asignado (sin uso) |
Códigos de Tipo/Subtipo en puntos digitales
| Subtipo | Long. efectiva en bits | Descripción |
|---|---|---|
| SiBit | 1 | Single Bit |
| DuBtx | 2 | Dual Bit, donde x es el nº de bit |
| TrBtx | 3 | Triple Bit, donde x es el nº de bit |
| QuBtx | 4 | Quad Bit, donde x es el nº de bit |
| PnBtx | 5 | Penta Bit, donde x es el nº de bit |
| HxBtx | 6 | Hexa Bit, donde x es el nº de bit |
| HpBtx | 7 | Hepta Bit, donde x es el nº de bit |
| OcBtx | 8 | Octa Bit, donde x es el nº de bit |
| MUL | Índice asignado a más de un punto | |
| *** | Índice no asignado (sin uso) |
Tags
Los tags de punto son etiquetas que definen la condición actual del mismo: no renovado, alarmado, comando inhibido, etc. Cada tag se representa mediante una letra específica.
